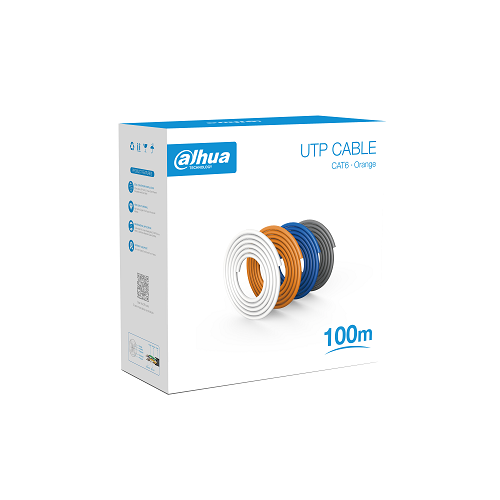

Модель
|
PFM922I-6UN-C-100
|
|
Проводник
|
|
Материал
|
CCA (содержание меди 8 % –12 %)
|
|
Диаметр
|
0,57 мм ± 0,01 мм (0,0224 " ± 0,0004")
|
Калибр провода
|
23AWG
|
Изоляция
|
|
Материал
|
HDPE
|
|
Толщина
|
0.21 мм (0.0083")
|
|
Диаметр
|
1,02 мм ± 0,1 мм (0,0402 " ± 0,004")
|
|
Цвет
|
Синий, белый / Синий; Оранжевый, белый / Оранжевый; Зелёный, белый / Зелёный; Коричневый, белый / Коричневый
|
|
Разделитель
|
|
Материал
|
PE
|
|
Спецификация
|
Полупрозрачный 4,5 мм × 0,4 мм (0,1772 " ± 0,0157")
|
Вытяжной трос
|
|
Материал
|
Полиэстер
|
|
Спецификация
|
500D
|
|
Оболочка
|
|
Материал
|
ПВХ
|
|
Мин. средняя толщина
|
0.5 мм (0.0197")
|
|
Диаметр
|
6.5 мм ± 0.3 мм (0.2559"± 0.0118")
|
|
Цвет
|
Оранжевый
|
|
Пропускание
|
|
Характеристическое сопротивление
|
100 Ω ± 15 Ω
|
|
Перекрестные помехи на ближнем конце
|
≥39,30 дБ / 100 м при 250 МГц
|
|
Макс.затухание
|
34,8 дБ / 100 м при 250 МГц
|
|
Обратные потери
|
≥17,3 дБ / 100 м при 250 МГц
|
|
Механические свойства
|
|
Предел прочности
|
Оболочка ≥13,5 МПа, изоляция ≥16 МПа
|
|
Относительное удлинение при разрыве
|
Оболочка ≥150%, изоляция ≥300%
|
|
Установочный радиус изгиба
|
>8-кратный наружный диаметр кабеля
|
|
Удлинение проводника при разрыве
|
≥10%
|
|
Безопасность
|
|
Вертикальное испытание на распространение огня
|
Соответствует IEC 60332-1-2
|
|
Соответсвие
|
|
Исполнительные стандарты
|
Q / DXJ 067-2019
|
|
Сертификаты
|
|
Сертификаты
|
CPR Eca
|
|
Окружающая среда
|
|
Усадка изоляции
|
≤5 %
|
|
Устойчивость изоляции к миграции цвета
|
Без миграции
|
|
Прочность на разрыв и удлинение оболочки при разрыве после старения
|
≥12.5 MPa, ≥100%
|
|
Испытание на изгиб при низких температурах
|
Нет трещин после испытания
|
|
Испытание тепловым шоком
|
Нет трещин после испытания
|
|
Рабочая температура
|
От –20 ° C до + 60 ° C (от –4 ° F до 140 ° F)
|
|
Температура установки
|
От 0 ° C до + 50 ° C (от 32 ° F до 122 ° F)
|
|
Температура и влажность хранения
|
От –10 ° C до + 40 ° C (от 14 ° F до 104 ° F), <60% (Относительной влажности)
|
|
Электрические свойства
|
|
Макс. сопротивление одиночного проводника постоянному току
|
11.5 Ω / 100 м
|
|
Мин. изоляционное сопротивление
|
5000 МОм · км
|
|
Макс. несимметрия сопротивления постоянному току
|
2 % (пара внутри), 4 % (пара между собой)
|
|
Диэлектрическая прочность
|
Отсутствие пробоя при 1 кВ постоянного тока в течение 1 мин.
|
|
Общие сведения
|
|
Длина кабеля
|
100.0 м (328.08 ft)±1 м (3.28 ft)
|
|
Вес Нетто
|
3,2 кг ± 0,3 кг (7,05 фунта ± 0,66 фунта)
|
|
Вес Брутто
|
3,5 кг ± 0,3 кг (7,72 фунта ± 0,66 фунта)
|
