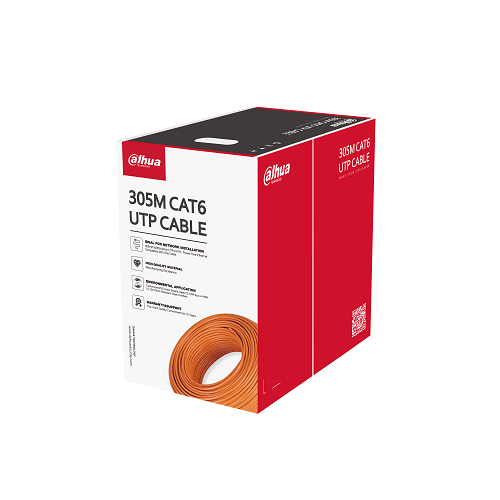

Модель
|
PFM920I-6UN-C_Orange
|
|
Проводник
|
|
Материал
|
Бескислородная медь (чистота 99,97 %)
|
|
Диаметр
|
0.53 мм ± 0.01 мм
|
Изоляция
|
|
Материал
|
HDPE
|
|
Мин. средняя толщина
|
0.21 мм
|
|
Диаметр
|
0.95 мм ± 0.1 мм
|
|
Цвет (4 пары)
|
Синий, белый / синий; оранжевый, белый / оранжевый; зелёный, белый / зелёный; коричневый, белый / коричневый
|
|
Разделитель
|
|
Материал
|
PE
|
|
Спецификация
|
Полупрозрачный 4,5 × 0,4 мм
|
Разрывной шнур
|
|
Материал
|
Полиэстер
|
|
Спецификация
|
500D
|
|
Оболочка
|
|
Материал
|
ПВХ
|
|
Мин. средняя толщина
|
0.5 мм
|
|
Диаметр
|
6.0 мм ± 0.3 мм
|
|
Цвет
|
Оранжевый
|
|
Передача
|
|
Волновое сопротивление
|
100 ± 15Ω
|
|
Перекрёстные помехи на ближнем конце
|
≥39.30 dB / 100 м 250 МГц
|
|
Макс. затухание
|
34.8 dB / 100 м 250 МГц
|
|
Обратные потери
|
≥17.3 dB / 100 м 250 МГц
|
|
Механические свойства
|
|
Предел прочности
|
Оболочка≥13,5 МПа, изоляция≥16 МПа
|
|
Относительное удлинение при разрыве
|
Оболочка≥150 %, изоляция≥300 %
|
|
Радиус изгиба при установке
|
>в 8 раз больше наружного диаметра кабеля
|
|
Удлинение проводника при разрыве
|
≥10 %
|
|
Безопасность
|
|
Испытание на вертикальное распространение огня
|
Соответствует IEC 60332-1-2
|
|
Соответствие
|
|
Исполнительные стандарты
|
Q / DXJ 067-2019,EN50575-2014
|
|
Сертификаты
|
|
Сертификаты
|
CPR Eca,RCM
|
|
Окружающая среда
|
|
Усадка изоляции
|
≤5 %
|
Сопротивление миграции цвета изоляции
|
Нет миграции
|
|
Прочность оболочки на растяжение и удлинение при разрыве после износа
|
≥12.5 MPa, ≥100 %
|
|
Испытание на изгиб при низкой температуре
|
Отсутствие трещин после теста.
|
Испытание на тепловой удар
|
Отсутствие трещин после теста.
|
|
Температура эксплуатации
|
От –20°C до +60°C (От –4°F до 140°F)
|
Температура установки
|
От 0°C до +50°C (От 32°F до 122°F)
|
|
Температура и влажность хранения
|
От –10°C до +40°C (От 14°F до 104°F), <60 % Относительной влажности
|
|
Электрические свойства
|
Макс. сопротивление постоянному току одного проводника
|
8,7 Ом / 100 м
|
|
Мин. изоляционное сопротивление
|
5000 МОм·км
|
|
Макс. дисбаланс сопротивления постоянному току
|
2 % (пара внутри), 4 % (пары между)
|
Диэлектрическая прочность
|
Отсутствие пробоя при 1 кВ постоянного тока в течение 1 мин.
|
|
Общие сведения
|
|
Длина кабеля
|
305,0 м (1000,66 фута) ± 1,5 м (4,92 фута)
|
|
Размеры
|
324.0 мм × 269.0 мм × 344.0 мм (12.76" × 10.59" × 13.54")
|
|
Вес Нетто
|
≥10,5 кг (23,15 фунта)
|
|
Вес Брутто
|
≥12,8 кг (28,22 фунта)
|
