| Модель |

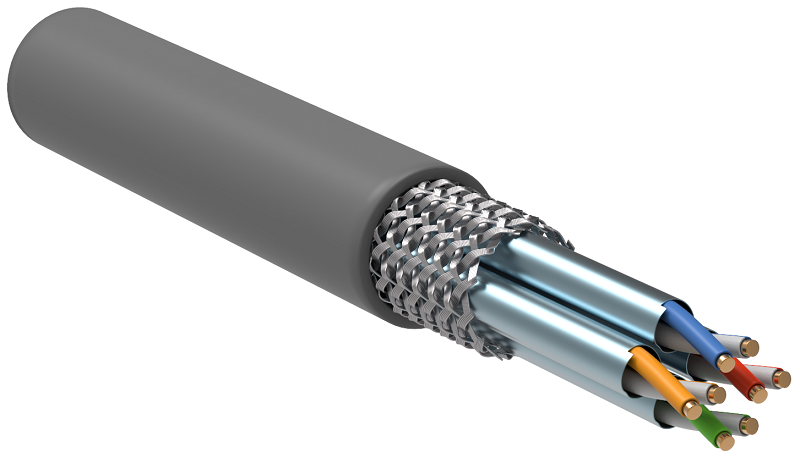

LC1-C6A04-611 |
| Основные сведения | |
| Диаметр проводника |
0,57 мм |
|
Номин. сечение проводника |
0,25 мм² |
|
Размер AWG |
23 |
| Класс проводника |
Класс 1 (однопроволочная жила) |
|
Количество жил |
4 x 2 |
|
Элемент скрутки |
Парный |
| Изоляция жилы |
Вспененный полиэтилен |
| Маркировка жил |
Цвет |
| Экран поверх элемента скрутки |
Фольга + оплётка |
| Экран поверх скрутки |
Фольга + оплётка |
| Материал внешней оболочки |
ПВХ (PVC) |
| Цвет внешней оболочки |
Серый |
| Категория |
6A (IEC) |
| NVP показатель |
74 % |
| Материал проводника |
Медь (без покрытия) |
| Внешний диаметр кабеля |
7,5±0,4 мм |
| Окружающая среда | |
| Рабочая температура |
-10...+50 °C |
| Температура эксплуатации |
-20...+60 °C |
| Электрические свойства | |
| Макс. контактное сопротивление |
20 мОм |
| Сопротивление изоляции |
500 мОм |
| Электрическая прочность диэлектрика |
1000 |
| Макс.сопротивление постоян току на 100м и 20°С не более |
9,38 Ом |
| Волновое сопротивление |
100±15 Ом |
| Макс. взаимная ёмкость на длине 100 метров |
5.6 нФ |
|
Номинальная скорость передачи |
74 % |
|
Частота сигнала |
500 МГц |
| Рабочее напряжение |
≤ 48 В |
| Макс. рассогласование ёмкости пФ на 100м |
330 |
| Общие сведения | |
|
Длина кабеля |
305 м |
