Базовая единица
м
Бренд
Dahua
Исполнения кабеля
INDOOR
Размер AWG
23
Категория кабеля
6A
Тип кабеля
FTP
Материал проводника
BC
Модель | PFM920I-6F-C |
Проводник | |
Материал | Бескислородная медь (чистота 99,97 %) |
Диаметр |
0.57 мм ± 0.02 мм (0.02"± 0.0007") |
Американский калибр проволоки | 23AWG |
Изоляция |
|
Материал | HDPE |
Мин. средняя толщина |
0.27 мм (0.0106") |
Диаметр | 1.12 мм ± 0.06 мм (0.0441"±0.0023") |
Цвет | Синий, белый / синий; Оранжевый, белый / оранжевый; Зелёный, белый / зелёный; Коричневый, белый /коричневый |
Разрывной шнур | |
Материал | Полиэстер |
Спецификация | 500D |
Разделитель | |
Материал | PE |
Размеры | Полупрозрачный 5,2 мм × 0,7 мм (0,2047" × 0,0275") |
Оболочка | |
Материал | PVC |
Мин. средняя толщина | 0.55 мм (0.0216") |
Диаметр | 7.3 мм ± 0.4 мм (0.2874"±0.0157") |
Цвет | Серый |
Передача | |
Волновое сопротивление | 100 ± 15Ω |
Перекрёстные помехи на ближнем конце | ≥33.10 dB / 100 м при 250 МГц |
Макс.затухание | 32.8 dB / 100 м при 250 МГц |
Обратные потери |
≥17.3 dB / 100 м при 250 МГц |
Представительский стандарт | |
Представительский стандарт |
ANSI / TIA 568-C.2 |
Сертификаты | |
Сертификаты | CPR Eca |
Окружающая среда | |
Усадка изоляции | ≤5 % |
Стойкость изоляции к миграции цвета | Без миграции |
Прочность оболочки на растяжение и удлинение при разрыве после изнашивания | ≥13,5 MPa, скорость изменения≤20% |
Испытание на изгиб при низкой температуре |
Отсутствие трещин после теста |
Испытание на тепловой удар | Отсутствие трещин после теста |
Температура эксплуатации | От –20°C до +60°C (От –4°F до 140°F) |
Температура установки | От 0°C до +50°C (От 32°F до 122°F) |
Температура хранения и Влажность хранения | От –10°C до +40°C (От 14°F до 104°F), <60 % Относительной влажности |
Электрические свойства | |
Макс. сопротивление постоянному току одного проводника | 9.5Ω / 100 м |
Мин. сопротивление изоляции | 5000MΩ·км |
Макс. дисбаланс сопротивления постоянному току | 2 % (пары внутри), 4 % (пары между собой) |
Диэлектрическая прочность | Отсутствие пробоя при 1 кВ постоянного тока в течение 1 мин. |
Механические свойства | |
Прочность на растяжение | Оболочка≥13.5 MPa, Изоляция≥16 MPa |
Относительное удлинение при разрыве | Оболочка≥150 %, изоляция≥300 % |
Радиус изгиба при установке |
>В 8 раз больше наружного диаметра кабеля |
Удлинение проводника при разрыве | ≥10 % |
Общие сведения | |

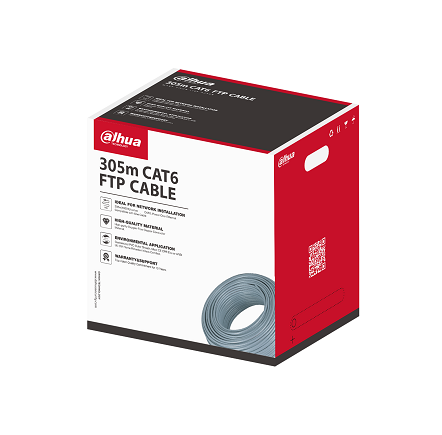

Длина | 305 м (1000,66 футов) ± 2 м |
Размеры | 400 мм × 400 мм × 310 мм (15.74" x 15.74" x 12.20") |
Вес Нетто |
15,6 кг ± 0,6 кг (34,39 фунта ± 1,32 фунта) |
