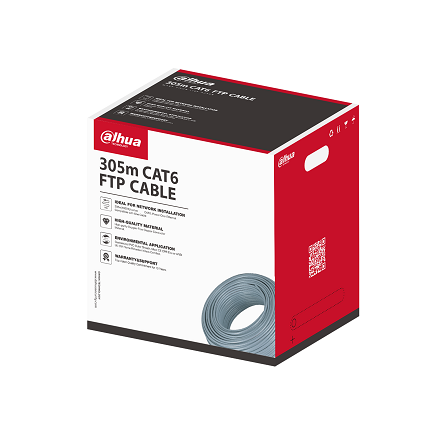

Model
|
PFM920I-6F-C
|
|
Ötürücü
|
Material
|
Oksigensiz mis (99.97% saflıq)
|
Diametr
|
0.57 mm ± 0.02 mm (0.02"± 0.0007")
|
|
Amerika məftil kalibri
|
23AWG
|
İzolyasiya
|
Material
|
HDPE
|
|
Minimum ortalama qalınlıq
|
0.27 mm (0.0106")
|
|
Diametr
|
1.12 mm ± 0.06 mm (0.0441"±0.0023")
|
|
Rəng
|
Göy, ağ / göy; Narıncı , ağ / narıncı; Yaşıl , ağ / yaşıl; Qəhvəyi, ağ / qəhvəyi
|
|
Yırtılma bağcığı
|
Material
|
Poliester
|
Spesifikasiya
|
500D
|
|
Bölücü
|
Material
|
PE
|
|
Ölçülər
|
Yarımşəffaf 5,2 mm × 0,7 mm (0,2047" × 0,0275")
|
Qabıq
|
Material
|
PVC
|
|
Minimum ortalama qalınlıq
|
0.55 mm (0.0216")
|
Diametr
|
7.3 mm ± 0.4 mm (0.2874"±0.0157")
|
Rəng
|
Boz
|
Ötürmə
|
|
Dalğa müqaviməti
|
100 ± 15Ω
|
|
Yaxın ucunda çapraz maneələr
|
≥33.10 dB / 100 m 250 Mhz
|
|
Maks. solma
|
32.8 dB / 100 m 250 Mhz
|
|
Ters itkilər
|
≥17.3 dB / 100 m 250 Mhz
|
|
Standart
|
|
Standart
|
ANSI / TIA 568-C.2
|
|
Sertifikatlar
|
Sertifikatlar
|
CPR Eca
|
|
Ətraf mühit
|
|
Izolyasiyanın oturması
|
≤5 %
|
|
Rəng miqrasiyasına qarşı izolyasiya müqaviməti
|
Miqrasiyasız
|
|
Kəsildikdən sonra uzanma və uzanma üçün qabığın möhkəmliyi
|
≥13,5 MPa, dəyişmə sürəti ≤20%
|
|
Aşağı temperaturda bükülmə sınağı
|
Sınaqdan sonra yarılma yoxdur
|
|
Istilik zərbəsi sınağı
|
Sınaqdan sonra yarılma yoxdur
|
|
İstifadə temperaturu
|
–20°C +60°C (–4°F 140°F)
|
|
Montaj temperaturu
|
0°C +50°C (32°F 122°F)
|
|
Saxlama temperaturu və rütubəti
|
–10°C +40°C (14°F 104°F), <60 % Nisbi rütubət
|
|
Elektrik xüsusiyyətləri
|
|
Tək ötürücünün DC-yə maksimum müqaviməti
|
9.5Ω / 100 m
|
|
Minimum izolyasiya müqaviməti
|
5000MΩ·km
|
|
DC maks. disbalans müqaviməti
|
2 % (cüt daxildə), 4 % (cüt öz aralarında)
|
|
Dielektrik möhkəmlik
|
1 dəqiqə ərzində 1 kv DC-də qəza olmadan.
|
|
Mexaniki xüsusiyyətlər
|
|
Dartılma gücü
|
Qabıq≥13.5 MPa, Izolyasiya≥16 MPa
|
|
Qırılma zamanı nisbi uzanma
|
Qabıq≥150 %, Izolyasiya≥300 %
|
|
Quraşdırma zamanı bükülmə radiusu
|
>Kabelin xarici diametrindən 8 dəfə böyük
|
|
Qırılma zamanı ötürücünün uzanması
|
≥10 %
|
|
Ümumi məlumat
|
Uzunluq
|
305 m (1000,66 ft) ± 2 m
|
Ölçülər
|
400 mm × 400 mm × 310 mm (15.74" x 15.74" x 12.20")
|
|
Xalis Çəki
|
15,6 kg ± 0,6 kg (34,39 funt ± 1,32 funt)
|
