Əsas vahid
м
Brend
Dahua
Kabel versiyaları
İNDOOR
AWG ölçüsü
24
Kabel kateqoriyası
6A
Kabel növü
UTP
Ötürücü materialı
BC

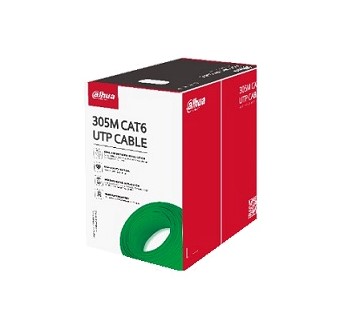

Model | PFM920I-6UN-C_Green |
Ötürücü | |
Material | Oksigensiz mis (%99.97 saflıq) |
Diametr | 0.53 mm ± 0.01 mm |
İzolyasiya |
|
Material |
HDPE |
Minimum ortalama qalınlıq |
0.21 mm |
Diametr |
0.95 mm ± 0.1 mm |
Rəng (4 cüt) | Göy, ağ / göy; narıncı , ağ / narıncı; yaşıl , ağ / yaşıl; qəhvəyi, ağ / qəhvəyi |
Bölücü | |
Material | PE |
Spesifikasiya | Yarımşəffaf 4,5 × 0,4 mm |
Çəkmə kabeli | |
Material |
Polyester |
Spesifikasiya |
500D |
Qabıq | |
Material |
PVC |
Minimum ortalama qalınlıq | 0.5 mm |
Diametr |
6.0 mm ± 0.3 mm |
Rəng | Yaşıl |
Buraxılış | |
Xarakterik müqavimət | 100 ± 15Ω |
Yaxın ucunda çapraz maneələr | ≥39.30 dB / 100 m 250 MHz |
Maksimum solma | 34.8 dB / 100 m 250 MHz |
Ters itkilər | ≥17.3 dB / 100 m 250 MHz |
Mexaniki xüsusiyyətlər | |
Möhkəmlik həddi | Qabıq ≥13,5 MPa, İzolyasiya ≥16 MPa |
Yırtıldıqda nisbi uzanma |
Qabıq ≥150%, İzolyasiya ≥300% |
Bükülmə quraşdırma radiusu | > kabelin 8 qat xarici diametri |
Qırılma zamanı ötürücünün uzanması | ≥10% |
Təhlükəsizlik | |
Alovun yayılması üçün şaquli sınaq | Uyğundur IEC 60332-1-2 |
Standart | |
Standart | Q / DXJ 067-2019,EN50575-2014 |
Sertifikatlar | |
Sertifikatlar |
CPR Eca,RCM |
Ətraf mühit | |
Izolyasiyanın oturması |
≤5% |
Rəng miqrasiyasına qarşı izolyasiya müqaviməti | Miqrasiyasız |
Köhnəldikdən sonra parçalanma zamanı qabığın qırılması və uzanması üçün möhkəmlik həddi | ≥12.5 MPa, ≥100% |
Aşağı temperaturda bükülmə sınağı | Sınaqdan sonra yarılma yoxdur |
Istilik zərbəsi sınağı | Sınaqdan sonra yarılma yoxdur |
İstifadə temperaturu | –20 ° C + 60 ° C (–4 ° F 140 ° F) |
Montaj temperaturu | 0 ° C + 50 ° C (32 ° F 122 ° F) |
Saxlama temperaturu və rütubəti | –10 ° C + 40 ° C (14 ° F 104 ° F), <60% (Nisbi rütubət) |
Elektrik xüsusiyyətləri | |
Tək ötürücünün DC-yə maksimum müqaviməti | 8.7 Ohm / 100 m |
Minimum izolyasiya müqaviməti | 5000 MOm·km |
Maksimum DC müqavimət asimmetriyası | 2% (daxildə cüt), 4% (öz aralarında cütlük) |
Dielektrik möhkəmlik | 1 dəqiqə ərzində 1 kv DC-də qəza olmadan. |
Ümumi məlumat | |
Kabelin uzunluğu | 305,0 m (1000,66 ft) ± 1,5 m (4,92 ft) |
Ölçülər | 324.0 mm × 269.0 mm × 344.0 mm (12.76" × 10.59" × 13.54") |
Xalis Çəki | ≥10,5 kg (23,15 funt) |
Ümumi Çəki |
≥12,8 kg (28,22 funt) |
