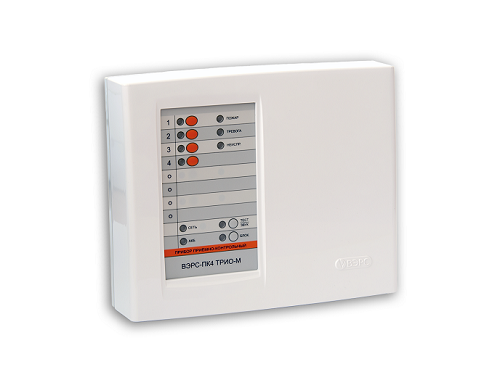

Охранно-пожарная панель ВЭРС ВЭРС-ПК4П, 4 шлейфа, пластиковый корпус
4 шлейфаАКБ 12 ВIP20
Количество шлейфов4 ШС
Питание135…242 В AC + АКБ 12 В
Реле на ПЦН3 (Пожар, Охрана, Неисправность)
Выходы оповещения3 (сирена, лампа, табло)
Корпуспластик ABS, IP20
Рабочая температура−30…+50 °C
Официальная гарантия — от производителя
Доставка по Баку — в течение дня
Монтаж нашей бригадой — с настройкой и обучением
Оплата для юрлиц — счёт, безнал, НДС
Совместимость
Протокол RS-485 для блоков ВЭРС-БРУ Версия 3.1, ВЭРС-РС Версия 3.1, ВЭРС-БК, ВЭРС-БМК; совместим по протоколу с сетевым преобразователем ВЭРС-LAN и модулем автодозвона ВЭРС-МАД. Конфигурирование — ВЭРС КОНФИГУРАТОР / ВЭРС-ПК Prog по USB. Соответствие ГОСТ Р 53325.
Описание
ВЭРС-ПК4П — прибор приёмно-контрольный охранно-пожарный Версия 3.2 на 4 шлейфа сигнализации в пластиковом корпусе. Принимает сигналы от пожарных, охранных и технологических извещателей, контролирует целостность шлейфов и управляет сиренами, лампами и табло «ВЫХОД». Передаёт извещения на пульт централизованного наблюдения через три встроенных реле и работает круглосуточно с резервным питанием от аккумулятора.
Особенности
- 4 неадресных шлейфа сигнализации (пожарные, охранные, технологические) с контролем обрыва и короткого замыкания
- 3 реле с перекидными контактами для передачи извещений на ПЦН: «Пожар», «Охрана», «Неисправность»
- 3 выхода управления внешними оповещателями (сирена, лампа, табло «ВЫХОД») с контролем линий
- Резервное питание от встраиваемого АКБ 12 В (4,5 А·ч номинал, допускается 7 А·ч) с автоматическим переключением
- Управление шлейфами кнопками на панели, конфигурирование с кнопок или с ПК по USB
- Интерфейс RS-485 для подключения блоков ВЭРС-БРУ, ВЭРС-РС, ВЭРС-БК, ВЭРС-БМК (до 4 блоков для ПК4)
Подробные характеристики
| Модель | Conventional Fire Alarm Control Panel - 4 zones / ВЭРС - ПК4П |
| Основные | |
| Исполнение | ВЭРС-ПК4 П Версия 3.2, пластиковый корпус |
| Количество ШС | 4 |
| Типы ШС | пожарный (ШСП), охранный (ШСО), технологический (ШСТ) |
| Максимальное количество ключей Touch Memory | 255 |
| Время реакции на нарушение шлейфа | 50, 300, 3000 мс |
| Задержка опроса ИП при верификации | 30, 60, 120 с |
| Длительность звучания сигнализатора в режиме «Тревога» | 5 мин |
| Шлейфы сигнализации | |
| Напряжение на клеммах ШС в дежурном режиме | 17 ± 1,7 В |
| Напряжение на клеммах ШС при разомкнутом ШС | 22 ± 1 В |
| Максимальный ток для токопотребляющих извещателей | 3 ± 0,2 мА |
| Максимальный ток при замкнутом ШС | 20 ± 2 мА |
| Сопротивление утечки между проводами ШС | охранный — не менее 20 кОм; пожарный — не менее 50 кОм |
| Сопротивление выносного резистора | 7,5 кОм ± 5 % |
| Максимальное сопротивление ШС без выносного элемента | не более 220 Ом |
| Питание | |
| Питание от сети переменного тока (50 ± 1 Гц) | 135…242 В |
| Питание от аккумулятора | 12 В ± 15 % |
| Номинальная ёмкость встраиваемого АКБ 12 В | 4,5 А·ч (90×70×107 мм) |
| Допустимая ёмкость встраиваемого АКБ 12 В | 7 А·ч (151×65×101 мм) |
| Максимальная мощность от сети переменного тока | не более 12 ВА |
| Максимальный ток от АКБ в дежурном режиме (без внешней нагрузки) | не более 0,16 А |
| Время работы от АКБ в дежурном режиме без внешней нагрузки | не менее 28 ч |
| Время работы от АКБ в режиме тревоги при полной нагрузке по цепи 12 В | не менее 3,75 ч |
| Напряжение на внешней нагрузке | 12 ± 2 В |
| Ток внешней нагрузки по цепи 12 В без АКБ | не более 0,5 А |
| Ток внешней нагрузки по цепи 12 В с АКБ или внешним РИП | не более 1,2 А |
| Напряжение отключения прибора при разряде АКБ | 10…10,2 В |
| Минимальное напряжение АКБ, при котором выполняется заряд | 11 В |
| Выходы и реле | |
| Выходы оповещения | -СИ (сирена), -СО (лампа), -ТАБ (табло «ВЫХОД») |
| Ток каждого выхода оповещения, кратковременно (до 5 мин) | не более 1 А |
| Ток каждого выхода оповещения, постоянно | не более 0,5 А |
| Реле ПЦН1 | не более 250 В AC / 30 В DC, не более 7 А |
| Реле ПЦН2 и ПЦН3 | не более 120 В AC / 24 В DC, не более 2 А |
| Интерфейс | RS-485 (подключаемых блоков ВЭРС-БРУ / ВЭРС-РС для ПК4: не более 4) |
| Корпус и условия эксплуатации | |
| Материал корпуса | ударопрочный пластик ABS |
| Степень защиты | IP20 |
| Рабочая температура (без АКБ) | −30…+50 °C |
| Относительная влажность при 25 °C | до 98 % |
| Габаритные размеры | 240×200×83,5 мм, не более |
| Масса без аккумулятора | не более 0,9 кг |
| Срок службы | 10 лет |
Для каких объектов: квартира, частный дом, офис, магазин, склад
Характеристики
Основные параметры
НазначениеПожарная
ТипПанель / прибор
ПодключениеПроводное
СистемаВЭРС
Зон / адресовдо 8
ИсполнениеВнутреннее
Прочие характеристики
БрендВЭРС
Тип товараПожарная панель
Тип товара: кто поставил (служебное)fire_panel|раздел|2026-10-09
Логистика
Товар
Вес нетто0,9 кг
Размеры (Д × Ш × В)24 × 20 × 8,3 см
Таможня
Код ТН ВЭД8531 10 0000
Таможенная пошлина15 %
Документы
С этим покупают
Рекомендуем вместе с этим товаром
Похожие товары
Вопросы о товаре
Сколько шлейфов сигнализации поддерживает ВЭРС-ПК4П?+
Прибор рассчитан на 4 шлейфа сигнализации, каждый из них может быть пожарным, охранным или технологическим.
Какой аккумулятор нужен и как долго прибор работает без сети?+
Номинальный АКБ — 12 В 4,5 А·ч, допускается 7 А·ч. В дежурном режиме без внешней нагрузки прибор работает от АКБ не менее 28 ч, в режиме тревоги при полной нагрузке — не менее 3,75 ч.
Как подключить панель к пульту централизованного наблюдения?+
Для передачи извещений на ПЦН в приборе предусмотрены три реле с перекидными контактами: «Пожар», «Охрана» и «Неисправность».
