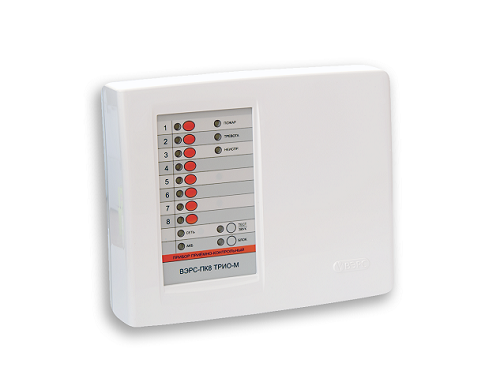

Прибор охранно-пожарный ВЭРС-ПК8П, 8 шлейфов, пластиковый корпус
★★★★★Отзывы о TELCON в Google▾
Совместимость
Описание
ВЭРС-ПК8П (версия 3.2) — неадресный пороговый прибор для приёма сигналов от пожарных, охранных и технологических извещателей по 8 шлейфам сигнализации. Контролирует целостность шлейфов и линий оповещения, выдаёт извещения на пульт централизованного наблюдения через три встроенных реле и управляет сиреной, лампой и табло «ВЫХОД». Выполнен в пластиковом корпусе, предназначен для круглосуточной работы внутри помещения.
Особенности
- 8 неадресных шлейфов сигнализации: пожарные, охранные или технологические — тип задаётся при конфигурировании
- 3 встроенных реле с перекидными контактами для передачи извещений «Пожар», «Охрана», «Неисправность» на ПЦН
- 3 выхода управления оповещателями (сирена, лампа, табло «ВЫХОД») с контролем обрыва и короткого замыкания
- Резервное питание от встроенной АКБ 12 В (номинально 4,5 А·ч, допустимо до 7 А·ч), работа от АКБ в дежурном режиме не менее 28 ч
- Интерфейс RS-485 для подключения блоков ВЭРС-БРУ, ВЭРС-РС, ВЭРС-БК, ВЭРС-БМК (до 15 блоков суммарно)
- Верификация пожарных шлейфов, тактики охранных шлейфов, поддержка ключей Touch Memory (до 255 шт.) и точки доступа
Подробные характеристики
| Модель | Conventional Fire Alarm Control Panel - 8 zones / ВЭРС-ПК8П |
| Основные | |
| Тип | Прибор приёмно-контрольный охранно-пожарный |
| Исполнение | ВЭРС-ПК8 П Версия 3.2, пластиковый корпус (ABS) |
| Количество ШС | 8 |
| Время реакции на нарушение шлейфа | 50, 300, 3000 мс |
| Задержка опроса ИП при верификации | 30, 60, 120 с |
| Максимальное количество ключей ТМ | 255 |
| Шлейфы сигнализации | |
| Напряжение на клеммах ШС в дежурном режиме | 17 ± 1,7 В |
| Напряжение при разомкнутом ШС | 22 ± 1 В |
| Максимальный ток для токопотребляющих извещателей | 3 ± 0,2 мА |
| Ток при замкнутом ШС | 20 ± 2 мА |
| Сопротивление утечки, охранный ШС | не менее 20 кОм |
| Сопротивление утечки, пожарный ШС | не менее 50 кОм |
| Выносной резистор | 7,5 кОм ± 5 % |
| Максимальное сопротивление ШС без выносного элемента | не более 220 Ом |
| Питание | |
| Питание от сети переменного тока (50 ± 1 Гц) | 135…242 В |
| Питание от аккумулятора | 12 В ± 15 % |
| Номинальная ёмкость встраиваемой АКБ | 4,5 А·ч (90×70×107 мм) |
| Допустимая ёмкость встраиваемой АКБ | 7 А·ч (151×65×101 мм) |
| Макс. мощность от сети | не более 12 ВА |
| Макс. ток от АКБ в дежурном режиме (без внешней нагрузки) | не более 0,16 А |
| Время работы от АКБ, дежурный режим без нагрузки по цепи 12 В | не менее 28 ч |
| Время работы от АКБ, режим тревоги при полной нагрузке по цепи 12 В | не менее 3,75 ч |
| Напряжение отключения прибора по АКБ | 10…10,2 В |
| Минимальное напряжение АКБ для заряда | 11 В |
| Выходы | |
| Напряжение на внешнюю нагрузку | 12 ± 2 В |
| Ток внешней нагрузки по цепи 12 В (без АКБ) | не более 0,5 А |
| Ток внешней нагрузки по цепи 12 В (с АКБ или внешним РИП) | не более 1,2 А |
| Ток по выходу оповещения «-СО», «-СИ», «-ТАБ», кратковременно (до 5 мин) | не более 1 А |
| Ток по выходу оповещения, постоянно | не более 0,5 А |
| Реле ПЦН1 | ≤250 В AC / ≤30 В DC, ≤7 А |
| Реле ПЦН2 и ПЦН3 | ≤120 В AC / ≤24 В DC, ≤2 А |
| Длительность звучания сигнализатора и сирены в режиме «Тревога» | 5 мин |
| Корпус и условия эксплуатации | |
| Степень защиты | IP20 |
| Рабочая температура (без АКБ) | −30…+50 °C |
| Относительная влажность при 25 °C | до 98 % |
| Габаритные размеры | 240×200×83,5 мм, не более |
| Масса без аккумулятора | 0,9 кг, не более |
Для каких объектов: офис, магазин, склад, квартира и частный дом, небольшое производственное помещение
Характеристики
Логистика
Документы
С этим покупают
Рекомендуем вместе с этим товаром
Похожие товары
Вопросы о товаре
Какие извещатели можно подключить к ВЭРС-ПК8П?+
В шлейфы можно включать пожарные (дымовые ИП212, тепловые, комбинированные, линейные, ручные ИПР), охранные (магнитоконтактные, ИК, радиоволновые, акустические и др.) и технологические извещатели с сухими контактами.
Есть ли резервное питание?+
Да, прибор переходит на встроенный аккумулятор 12 В (номинально 4,5 А·ч, допустимо до 7 А·ч). В дежурном режиме без внешней нагрузки время работы от АКБ — не менее 28 ч.
Можно ли подключить внешние сирену и световой оповещатель?+
Да, есть три выхода (-Си, -Со, -Таб) для сирены, лампы и табло «ВЫХОД» с током до 0,5 А постоянно по каждому выходу. Линии контролируются на обрыв и короткое замыкание с оконечной нагрузкой (диод 1N4007 + резистор 7,5 кОм).
