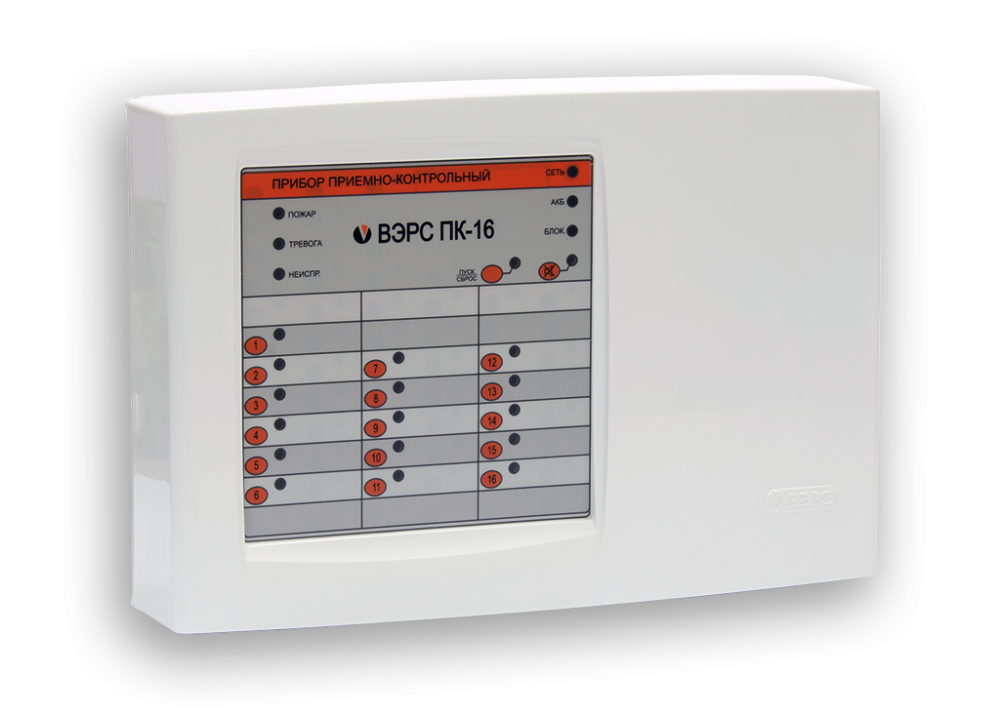

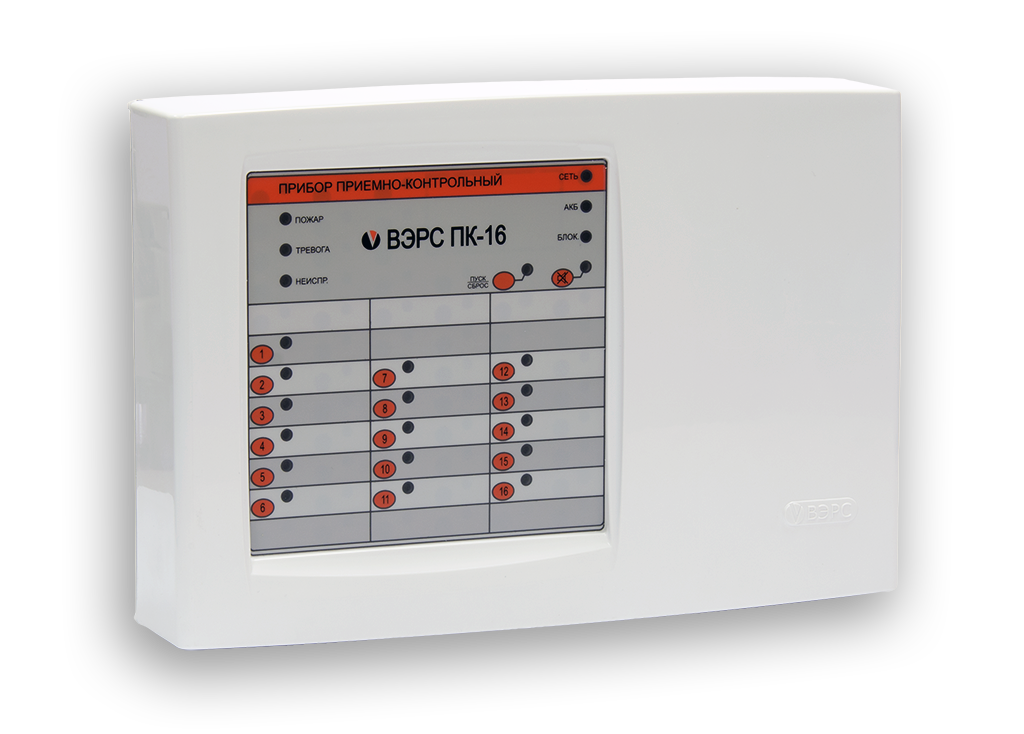

Прибор приёмно-контрольный охранно-пожарный ВЭРС ВЭРС-ПК16П, 16 шлейфов
16 шлейфовIP20Резерв АКБ
Шлейфов сигнализации16
Питание135…242 В, 50 Гц; резерв АКБ 12 В
Реле ПЦН3, перекидные контакты
Выход на оповещатели12 ± 2 В, до 1,2 А (с АКБ)
Степень защитыIP20
Габариты312×214×94 мм
Официальная гарантия — от производителя
Доставка по Баку — в течение дня
Монтаж нашей бригадой — с настройкой и обучением
Оплата для юрлиц — счёт, безнал, НДС
Совместимость
Интерфейс RS-485: блоки ВЭРС-БРУ, ВЭРС-РС, ВЭРС-БК, ВЭРС-БМК (до 15 шт.), совместим с модулем автодозвона ВЭРС-МАД и сетевым преобразователем ВЭРС-LAN. Настройка: ВЭРС КОНФИГУРАТОР, ВЭРС-ПК Prog. Соответствие ГОСТ Р 53325.
Описание
ВЭРС-ПК16П — охранно-пожарный прибор приёмно-контрольный на 16 неадресных шлейфов сигнализации в пластиковом корпусе. Принимает сигналы пожарных, охранных и технологических извещателей, контролирует целостность шлейфов и выдаёт тревожные извещения на пульт централизованного наблюдения через три встроенных реле. Управляет внешними звуковыми и световыми оповещателями и табло «ВЫХОД», питается от сети 220 В с резервом от встраиваемого аккумулятора.
Особенности
- 16 неадресных шлейфов сигнализации (пожарные, охранные, технологические) с контролем обрыва и короткого замыкания
- Три встроенных реле с перекидными контактами для передачи извещений на ПЦН
- Выходы управления сиреной, световым оповещателем и табло «ВЫХОД» с контролем линий
- Резервное питание от встраиваемой АКБ 12 В: не менее 24 ч в дежурном режиме без внешней нагрузки
- Тактики шлейфов: верификация пожарных ИП, задержка на выход и вход, автовзятие, круглосуточный; объединение шлейфов в разделы
- Управление ключами Touch Memory и организация точки доступа (замок входной двери)
- Интерфейс RS-485 для подключения до 15 блоков ВЭРС-БРУ, ВЭРС-РС, ВЭРС-БК, ВЭРС-БМК
Подробные характеристики
| Модель | Conventional Fire Alarm Control Panel - 16 zones / ВЭРС - ПК16П |
| Основные | |
| Тип | Прибор приёмно-контрольный охранно-пожарный |
| Исполнение корпуса | Пластиковый (ABS) |
| Количество ШС | 16 |
| Типы шлейфов | Пожарный, охранный, технологический (неадресные пороговые) |
| Количество ключей ТМ | до 128 шт |
| Подключаемые блоки по RS-485 | до 15 (ВЭРС-БРУ, ВЭРС-РС, ВЭРС-БК, ВЭРС-БМК) |
| Питание | |
| Питание от сети | 135…242 В, 50 ± 1 Гц |
| Резервное питание | Аккумулятор 12 ± 15 % |
| Номинальная ёмкость встраиваемой АКБ 12 В | 7 А·ч (151×65×101 мм) |
| Максимальная мощность от сети | 20 ВА, не более |
| Максимальный ток от АКБ в дежурном режиме (без внешней нагрузки) | 0,25 А, не более |
| Время работы от АКБ, дежурный режим без нагрузки по цепи 12 В | 24 ч, не менее |
| Время работы от АКБ, режим тревоги при полной нагрузке по цепи 12 В | 3 ч, не менее |
| Напряжение на внешней нагрузке | 12 ± 2 В |
| Ток внешней нагрузки по цепи 12 В (без АКБ) | 0,5 А, не более |
| Ток внешней нагрузки по цепи 12 В (с АКБ или внешним РИП) | 1,2 А, не более |
| Напряжение отключения прибора при разряде АКБ | 10…10,2 В |
| Минимальное напряжение АКБ, при котором выполняется заряд | 11 В |
| Шлейфы сигнализации | |
| Напряжение на клеммах ШС, дежурный режим | 17 ± 1,7 В |
| Напряжение на клеммах ШС, разомкнутое состояние | 22 ± 1 В |
| Максимальный ток для токопотребляющих извещателей | 3 ± 0,2 мА |
| Максимальный ток при замкнутом ШС | 20 ± 2 мА |
| Сопротивление утечки, охранный ШС | 20 кОм, не менее |
| Сопротивление утечки, пожарный ШС | 50 кОм, не менее |
| Сопротивление выносного резистора | 7,5 кОм ± 5 % |
| Максимальное сопротивление ШС без выносного элемента | 220 Ом, не более |
| Время реакции на нарушение шлейфа | 50, 300, 3000 мс |
| Задержка опроса ИП при верификации | 30, 60, 120 с |
| Задержка взятия на охрану (охранный ШС) | 15, 30, 45, 60 с |
| Задержка включения сирены при нарушении ШС | 0, 15, 30, 60 с |
| Длительность звучания сигнализатора и сирены в режиме «Тревога» | 5 мин |
| Выходы и реле | |
| Выходы оповещения | 3: «-Си» (сирена), «-Со» (световой оповещатель), «-Та» (табло «ВЫХОД»), открытый коллектор |
| Макс. ток выхода оповещения, кратковременно (до 5 мин) | 1 А, не более |
| Макс. ток выхода оповещения, постоянно | 0,5 А, не более |
| Реле ПЦН1: напряжение / ток | 250 В AC, 30 В DC; 7 А, не более |
| Реле ПЦН2 и ПЦН3: напряжение / ток | 120 В AC, 24 В DC; 2 А, не более |
| Интерфейс | RS-485 |
| Корпус и условия эксплуатации | |
| Степень защиты | IP20 |
| Рабочая температура (без АКБ) | −30…+50 °C |
| Относительная влажность при 25 °C | до 98 % |
| Габаритные размеры | 312×214×94 мм, не более |
| Масса без аккумулятора | 1,2 кг, не более |
| Электромагнитная совместимость | ГОСТ Р 53325 |
Для каких объектов: офис, магазин, склад, школа и детский сад, небольшое производственное помещение, жилой дом
Характеристики
Основные параметры
НазначениеПожарная
ТипПанель / прибор
ПодключениеПроводное
СистемаВЭРС
Зон / адресов9–32
ИсполнениеВнутреннее
Прочие характеристики
БрендВЭРС
Тип товараПожарная панель
Тип товара: кто поставил (служебное)fire_panel|раздел|2026-10-09
Логистика
Товар
Вес нетто1,2 кг
Размеры (Д × Ш × В)31,2 × 21,4 × 9,4 см
Таможня
Код ТН ВЭД8531 10 0000
Таможенная пошлина15 %
Документы
С этим покупают
Рекомендуем вместе с этим товаром
Похожие товары
Вопросы о товаре
Сколько шлейфов сигнализации можно подключить?+
К ВЭРС-ПК16П подключается до 16 неадресных шлейфов: пожарных, охранных или технологических.
Как работает прибор при пропадании сети 220 В?+
Прибор автоматически переходит на питание от встраиваемого аккумулятора 12 В (номинальная ёмкость 7 А·ч). В дежурном режиме без внешней нагрузки по цепи 12 В время работы — не менее 24 ч.
Какие извещатели можно подключить?+
В пожарные шлейфы — дымовые ИП212, тепловые ИП101/ИП103, комбинированные, линейные и ручные ИПР; в охранные — магнитоконтактные, инфракрасные, радиоволновые, акустические и другие с релейным выходом.
