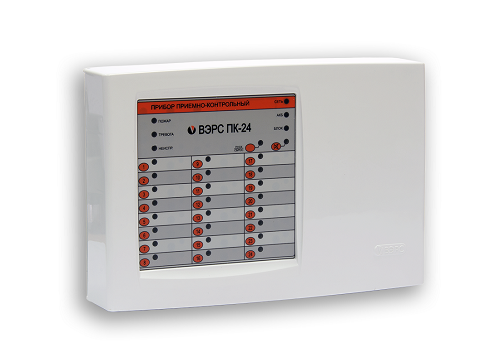

Прибор приёмно-контрольный охранно-пожарный ВЭРС ВЭРС-ПК24П, 24 шлейфа
24 шлейфа3 реле ПЦНRS-485
Шлейфов сигнализации24
Тип шлейфовпожарные, охранные, технологические
Реле ПЦН3 (Пожар, Охрана, Неисправность)
Питание135…242 В AC + АКБ 12 В / 7 А·ч
ИнтерфейсRS-485, до 15 блоков
ЗащитаIP20
Официальная гарантия — от производителя
Доставка по Баку — в течение дня
Монтаж нашей бригадой — с настройкой и обучением
Оплата для юрлиц — счёт, безнал, НДС
Совместимость
Интерфейс RS-485: блоки ВЭРС-БРУ, ВЭРС-РС, ВЭРС-БК, ВЭРС-БМК (до 15 шт.); совместим по протоколу с сетевым преобразователем ВЭРС-LAN и модулем автодозвона ВЭРС-МАД; ПЦН через реле; конфигурирование ПО ВЭРС КОНФИГУРАТОР / ВЭРС-ПК Prog по USB.
Описание
ВЭРС-ПК24П — охранно-пожарный приёмно-контрольный прибор для приёма сигналов от пожарных, охранных и технологических извещателей по 24 неадресным шлейфам сигнализации. Контролирует целостность шлейфов и линий оповещения, выдаёт извещения на пульт централизованного наблюдения через три встроенных реле и управляет сиренами, лампами и табло «ВЫХОД». Питается от сети 220 В с резервом от встраиваемого аккумулятора 12 В.
Особенности
- 24 неадресных шлейфа сигнализации: пожарные, охранные и технологические
- Автоматический контроль шлейфов и линий оповещения на обрыв и короткое замыкание
- 3 встроенных реле ПЦН (Пожар, Охрана, Неисправность) с перекидными контактами
- 3 выхода управления оповещателями: сирена, лампа, табло «ВЫХОД»
- Интерфейс RS-485 для подключения до 15 внешних блоков (ВЭРС-БРУ, ВЭРС-РС, ВЭРС-БК, ВЭРС-БМК)
- Резервное питание от встраиваемого аккумулятора 12 В, 7 А·ч, защита от глубокого разряда
- Управление шлейфами кнопками на панели; конфигурирование перемычками, кнопками или с ПК
Подробные характеристики
| Модель | Conventional Fire Alarm Control Panel - 24 zones / ВЭРС - ПК24П |
| Основные | |
| Тип | Прибор приёмно-контрольный охранно-пожарный |
| Исполнение | ВЭРС-ПК24 П, Версия 3.2 (пластиковый корпус) |
| Количество ШС | 24 |
| Типы шлейфов | Пожарный, охранный, технологический |
| Максимальное количество ключей ТМ | 128 |
| Время реакции на нарушение шлейфа | 50, 300, 3000 мс |
| Задержка опроса ИП при верификации | 30, 60, 120 с |
| Задержка взятия на охрану | 15, 30, 45, 60 с |
| Задержка включения сирены при нарушении ШС | 0, 15, 30, 60 с |
| Длительность сигнала «Тревога» | 5 мин |
| Шлейфы сигнализации | |
| Напряжение на клеммах ШС в дежурном режиме | 17 ± 1,7 В |
| Напряжение на клеммах ШС при разомкнутом состоянии | 22 ± 1 В |
| Максимальный ток ШС для токопотребляющих извещателей | 3 ± 0,2 мА |
| Максимальный ток ШС при замкнутом состоянии | 20 ± 2 мА |
| Сопротивление утечки между проводами ШС (охранный) | не менее 20 кОм |
| Сопротивление утечки между проводами ШС (пожарный) | не менее 50 кОм |
| Сопротивление выносного резистора | 7,5 кОм ± 5 % |
| Максимальное сопротивление ШС без выносного элемента | не более 220 Ом |
| Питание | |
| Питание от сети переменного тока (50 ± 1 Гц) | 135…242 В |
| Питание от аккумулятора | 12 В ± 15 % |
| Встраиваемый аккумулятор | 12 В, 7 А·ч (151×65×101 мм) |
| Максимальная мощность от сети | не более 20 ВА |
| Максимальный ток в дежурном режиме от АКБ (без внешней нагрузки) | не более 0,25 А |
| Время работы от АКБ в дежурном режиме | не менее 24 ч |
| Время работы от АКБ в режиме тревоги при полной нагрузке по цепи 12 В | не менее 3 ч |
| Напряжение на внешнюю нагрузку | 12 ± 2 В |
| Ток внешней нагрузки по цепи 12 В (без АКБ) | не более 0,5 А |
| Ток внешней нагрузки по цепи 12 В (с АКБ или внешним РИП) | не более 1,2 А |
| Напряжение отключения прибора на аккумуляторе | 10…10,2 В |
| Минимальное напряжение на АКБ для заряда | 11 В |
| Выходы и реле | |
| Ток выходов «-СО», «-СИ», «-ТАБ» (кратковременно, до 5 мин) | не более 1 А |
| Ток выходов «-Со», «-Си», «-Та» (постоянно) | не более 0,5 А |
| Реле ПЦН1: переменный ток / постоянный ток / ток | не более 250 В / 30 В / 7 А |
| Реле ПЦН2 и ПЦН3: переменный ток / постоянный ток / ток | не более 120 В / 24 В / 2 А |
| Интерфейс | RS-485, до 15 внешних блоков |
| Корпус и условия эксплуатации | |
| Материал корпуса | Пластик ABS |
| Степень защиты | IP20 |
| Рабочая температура (без АКБ) | -30…+50 °C |
| Относительная влажность (при 25 °C) | до 98 % |
| Габаритные размеры | не более 312×214×94 мм |
| Масса без аккумулятора | не более 1,2 кг |
| Электромагнитная совместимость | ГОСТ Р 53325 |
Для каких объектов: офис, магазин, склад, школа и детский сад, производственное помещение, частный дом
Характеристики
Основные параметры
НазначениеОхранная
ТипПанель / прибор
ПодключениеПроводное
СистемаВЭРС
Зон / адресов9–32
ИсполнениеВнутреннее
Прочие характеристики
БрендВЭРС
Тип товараПожарная панель
Тип товара: кто поставил (служебное)fire_panel|раздел|2026-10-09
Логистика
Товар
Вес нетто1,2 кг
Размеры (Д × Ш × В)31,2 × 21,4 × 9,4 см
Таможня
Код ТН ВЭД8531 10 0000
Таможенная пошлина15 %
Документы
Похожие товары
Вопросы о товаре
Сколько шлейфов можно подключить к ВЭРС-ПК24П?+
К прибору подключается до 24 неадресных шлейфов сигнализации, каждый из которых может быть пожарным, охранным или технологическим.
Сколько прибор проработает от аккумулятора при пропадании сети?+
От встраиваемого аккумулятора 12 В, 7 А·ч прибор работает не менее 24 часов в дежурном режиме без внешней нагрузки и не менее 3 часов в режиме тревоги при полной нагрузке по цепи 12 В.
Какие извещатели можно подключить к прибору?+
В пожарные шлейфы — дымовые (типа ИП212), тепловые, комбинированные, линейные и ручные извещатели; в охранные — магнитоконтактные, инфракрасные, радиоволновые, акустические и другие; в технологические — сухие контакты датчиков протечки, газа и т. п.
