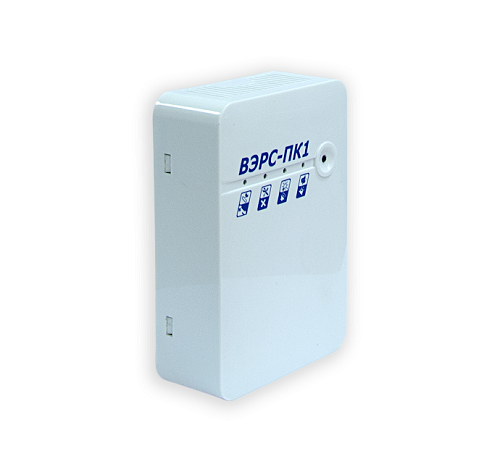

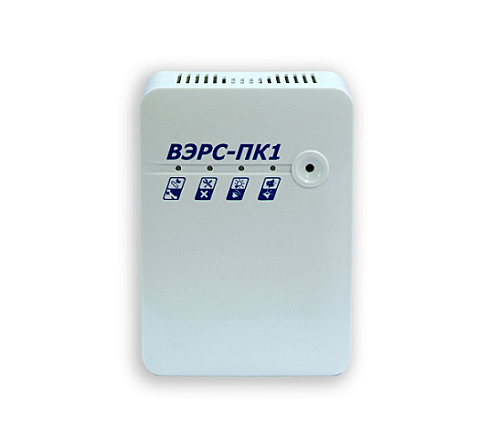

Прибор приёмно-контрольный охранно-пожарный ВЭРС-ПК1-01, 1 шлейф
1 шлейф2 реле ПЦНIP20
Шлейфов сигнализации1 (неадресный, радиальный)
Извещателей в шлейфедо 32
Реле ПЦН2 (120 В AC / 24 В DC, до 2 А)
Выходы оповещения2 («-С» 0,5 А, «-Т» 0,3 А постоянно)
Питание135…242 В AC, АКБ 12 В 1,2 А·ч
ЗащитаIP20
Официальная гарантия — от производителя
Доставка по Баку — в течение дня
Монтаж нашей бригадой — с настройкой и обучением
Оплата для юрлиц — счёт, безнал, НДС
Совместимость
Неадресные пожарные извещатели (дымовые, тепловые, ручные, линейные) и охранные извещатели в одном шлейфе; ключи Touch Memory DS1990A; выход на пульт централизованного наблюдения через реле.
Описание
ВЭРС-ПК1-01 — малоканальный прибор для небольших объектов: принимает сигналы от пожарных или охранных извещателей по одному шлейфу и показывает состояние на светодиодных индикаторах. Контролирует обрыв и короткое замыкание шлейфа и линий оповещателей, передаёт извещения на пульт централизованного наблюдения через два реле и управляет сиреной и световым табло. Работает от сети 220 В с резервированием от встраиваемой аккумуляторной батареи.
Особенности
- Один шлейф сигнализации, пожарный или охранный (выбор перемычкой), до 32 неадресных пожарных извещателей
- Алгоритмы регистрации пожара A, B и C: однопороговый, с перезапросом (верификацией) и двухпороговый
- Два реле ПЦН перекидного типа («Пожар/Охрана» и «Неисправность»)
- Два выхода управления оповещателями: сирена («-С») и световое табло или лампа («-Т») с контролем линий
- Резервное питание от встраиваемой АКБ 12 В 1,2 А·ч: не менее 24 ч в дежурном режиме
- Управление шлейфом кнопкой на приборе, внешней кнопкой или ключами Touch Memory (до 254 шт.)
Подробные характеристики
| Модель | Conventional Fire Alarm Control Panel - 1 zones / ВЭРС - ПК1-01 |
| Основные | |
| Тип | Прибор приёмно-контрольный охранно-пожарный |
| Количество ШС | 1 |
| Тип шлейфов | Неадресные, радиальные |
| Максимум пожарных извещателей в ШС | 32, не более |
| Тактики пожарного ШС | Круглосуточный; ШННС / ШПНС (до 2,85 мА) |
| Тактики охранного ШС | Задержка на выход и вход; задержка с открытой дверью; автовзятие; тихая тревога |
| Макс. количество ключей Touch Memory | 254 (управление ШС), 1 (управление оповещением) |
| Шлейф сигнализации | |
| Напряжение на клеммах ШС в дежурном режиме | 18,5…19 В |
| Напряжение на клеммах ШС при разомкнутом ШС | 21…26 В |
| Макс. ток для токопотребляющих извещателей | 3 ± 0,2 мА |
| Ток при замкнутом ШС | 20 ± 2 мА |
| Сопротивление утечки между проводами (охранный ШС) | 20 кОм, не менее |
| Сопротивление утечки между проводами (пожарный ШС) | 50 кОм, не менее |
| Выносной резистор | 7,5 кОм ± 5 % |
| Макс. сопротивление ШС без выносного элемента | 220 Ом, не более |
| Время реакции на нарушение шлейфа | 50, 300, 3000 мс |
| Задержка опроса ИП при верификации | 30, 60, 120 с |
| Задержка взятия на охрану (опционально) | 15, 30, 45, 60 с |
| Задержка включения сирены при нарушении ШСО | 0, 15, 30, 60 с |
| Питание | |
| Питание от сети переменного тока (50 ± 1 Гц) | 135…242 В |
| Питание от аккумулятора | 12 В ± 15 % |
| Встраиваемая АКБ 12 В | 1,2 А·ч (99×58×43 мм) |
| Макс. мощность от сети | 5 ВА, не более |
| Макс. ток от АКБ в дежурном режиме (без внешней нагрузки) | 0,05 А, не более |
| Время работы от АКБ в дежурном режиме | 24 ч, не менее |
| Время работы от АКБ в режиме тревоги при полной нагрузке по 12 В | 3 ч, не менее |
| Напряжение отключения прибора по АКБ | 10…10,2 В |
| Минимальное напряжение АКБ для заряда | 9,5 В |
| Выходы и реле | |
| Напряжение на внешнюю нагрузку | 12 ± 2 В |
| Ток внешней нагрузки по цепи 12 В (без АКБ) | 0,5 А, не более |
| Ток внешней нагрузки по цепи 12 В (с АКБ или внешним РИП) | 0,7 А, не более |
| Выходы управления оповещением | 2 шт. («-С», «-Т») |
| Ток по выходу «-С» / «-Т» кратковременно (до 5 мин) | 0,7 А, не более |
| Ток по выходу «-С» постоянно | 0,5 А, не более |
| Ток по выходу «-Т» постоянно | 0,3 А, не более |
| Встроенные реле ПЦН | 2 шт., перекидные |
| Реле ПЦН: напряжение AC / DC / ток | 120 В / 24 В / 2 А, не более |
| Уровень звука встроенного сигнализатора на расстоянии 1 м | 60 дБ, не менее |
| Корпус и условия эксплуатации | |
| Степень защиты | IP20 |
| Рабочая температура (без АКБ) | -30…+50 °C |
| Относительная влажность при 25 °C | до 98 % |
| Климатическое исполнение | УХЛ3 |
| Габаритные размеры | 116×164×49 мм, не более |
| Масса без аккумулятора | 0,34 кг, не более |
| Материал корпуса | Ударопрочный пластик ABS |
| Срок службы | 10 лет |
| Гарантия изготовителя | 5 лет с момента розничной продажи, не более 5,5 лет с момента выпуска |
Для каких объектов: небольшой офис, магазин, склад, частный дом, гараж, небольшое производственное помещение
Характеристики
Основные параметры
НазначениеПожарная
ТипПанель / прибор
ПодключениеПроводное
СистемаВЭРС
Зон / адресовдо 8
ИсполнениеВнутреннее
Прочие характеристики
БрендВЭРС
Тип товараПожарная панель
Тип товара: кто поставил (служебное)fire_panel|раздел|2026-10-09
Логистика
Товар
Вес нетто0,34 кг
Размеры (Д × Ш × В)16,4 × 11,6 × 4,9 см
Таможня
Код ТН ВЭД8531 10 0000
Таможенная пошлина15 %
Страна производстваРоссия
Документы
С этим покупают
Рекомендуем вместе с этим товаром
Похожие товары
Вопросы о товаре
Сколько пожарных извещателей можно подключить к прибору?+
К единственному шлейфу ВЭРС-ПК1-01 можно подключить не более 32 неадресных пожарных извещателей.
Сколько прибор проработает без сети 220 В?+
От встраиваемой АКБ 12 В 1,2 А·ч прибор работает не менее 24 ч в дежурном режиме без внешней нагрузки и не менее 3 ч в режиме тревоги при полной нагрузке по 12 В.
Можно ли подключить к прибору исполнительные устройства противопожарной защиты?+
Нет, по руководству изготовителя прибор не предназначен для подключения и управления исполнительными устройствами противопожарной защиты.
