Микроволновый датчик движения Elefine EF-102H для автоматических дверей, 24,125 ГГц
Совместимость
Описание
Elefine EF-102H — микроволновый датчик движения (радар) для автоматических дверей и ворот. Работает на частоте 24,125 ГГц, реагирует на движение со скоростью от 5 см/с, имеет релейный выход COM/NO. Антенна регулируется по осям X-Y, что позволяет точно настроить зону обнаружения. Модуль не зависит от температуры и влажности.
Особенности
- Микроволновый модуль 24,125 ГГц с микроволновым процессором

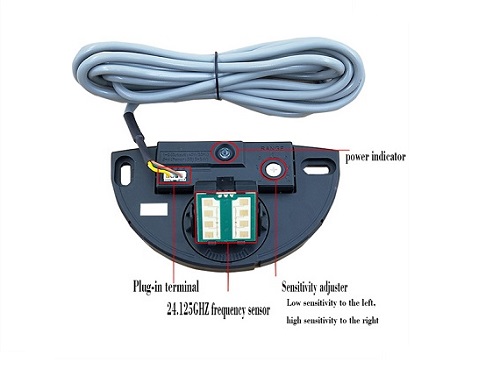

- Регулировка антенны по осям X-Y для точной настройки зоны обнаружения
- Минимальная скорость обнаружения 5 см/с, время удержания 0,5 с
- Релейный выход без начального потенциала (COM, NO), до 1 А
- Степень защиты IP54, рабочая температура от -20 до +55 °C

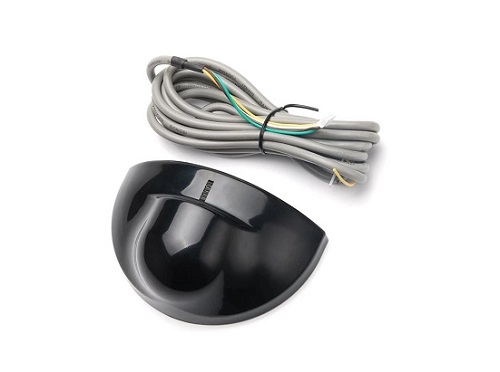

- Кабель 2,5 м в комплекте, корпус из ABS
Подробные характеристики
| Модель | EF-102H |
| Основные | |
| Технология | Микроволновый датчик и микроволновый процессор |
| Режим обнаружения | Движение |
| Частота передачи | 24,125 ГГц |
| Мощность излучения | <20 дБм EIRP |
| Плотность излучения | <5 мВт/см² |
| Минимальная скорость обнаружения | 5 см/с |
| Время удержания | 0,5 с |
| Зона обнаружения (высота установки 2,2 м) | 3,5 м (Ш) × 2 м (Г) |
| Максимальная высота установки | 3 м |
| Угол наклона при установке | 0~90° (вертикально), -30~+30° (горизонтально) |
| Релейный выход | |
| Тип выхода | Реле без начального потенциала, COM, NO |
| Максимальное напряжение | AC 42 В / DC 60 В |
| Максимальный ток | 1 А |
| Максимальная коммутируемая мощность | DC 30 Вт / AC 60 ВА |
| Питание | |
| Напряжение питания | AC 12–24 В ±10% (50–60 Гц) |
| Потребляемая мощность | <2 Вт (ВА) |
| Корпус и условия эксплуатации | |
| Степень защиты | IP54 |
| Рабочая температура | -20…+55 °C |
| Материал корпуса | ABS |
| Цвет корпуса | Серебристо-серый (Silver grey) |
| Длина кабеля | 2,5 м |
| Размеры (Ш×В×Г) | 120 × 80 × 50 мм |
| Соответствие стандартам | R&TTE 1995/5/EC, EMC 89/365/EEC |
Для каких объектов: автоматические раздвижные двери, магазины и торговые центры, входные группы офисов, склады и промышленные помещения, проходные
Характеристики
Логистика
Документы
С этим покупают
Рекомендуем вместе с этим товаром
Похожие товары
Вопросы о товаре
На какой высоте устанавливать датчик?+
Максимальная высота установки — 3 м. Зона обнаружения 3,5 м × 2 м указана для высоты установки 2,2 м.
Какое питание нужно для EF-102H?+
Переменный ток AC 12–24 В ±10% (50–60 Гц), потребляемая мощность менее 2 Вт (ВА).
Какой выход у датчика?+
Релейный выход без начального потенциала (COM, NO), макс. ток 1 А, коммутируемая мощность DC 30 Вт / AC 60 ВА.
