Avtomatik qapılar üçün mikrodalğalı hərəkət sensoru Elefine EF-102H, 24,125 QHs
Uyğunluq
Təsvir

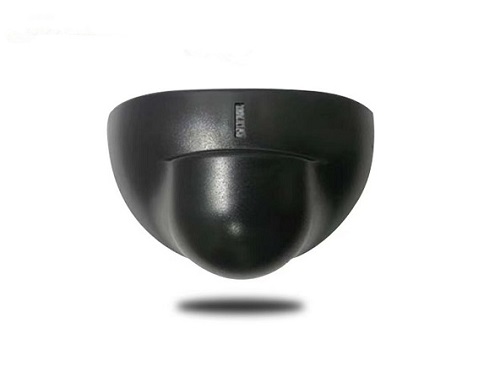

Elefine EF-102H — avtomatik qapılar və darvazalar üçün mikrodalğalı hərəkət sensorudur (radar). 24,125 QHs tezlikdə işləyir, 5 sm/san-dən başlayan sürətlə hərəkətə reaksiya verir, COM/NO rele çıxışına malikdir. Antenna X-Y oxları üzrə tənzimlənir, bu da aşkarlama zonasını dəqiq tənzimləməyə imkan verir. Modul temperatur və rütubətdən asılı deyil.
Xüsusiyyətlər
- Mikrodalğalı prosessorlu 24,125 QHs mikrodalğalı modul

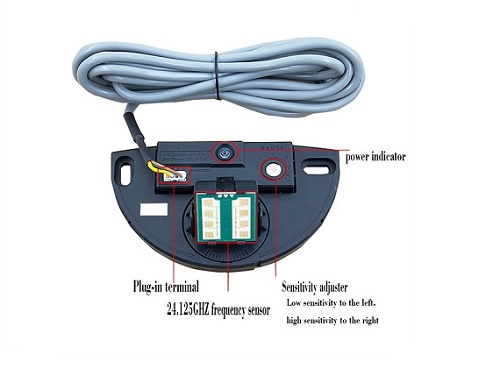

- Aşkarlama zonasının dəqiq tənzimlənməsi üçün antennanın X-Y oxları üzrə tənzimlənməsi
- Minimal aşkarlama sürəti 5 sm/san, saxlama müddəti 0,5 san
- İlkin potensialsız rele çıxışı (COM, NO), 1 A-dək
- Mühafizə dərəcəsi IP54, iş temperaturu -20-dən +55 °C-dək

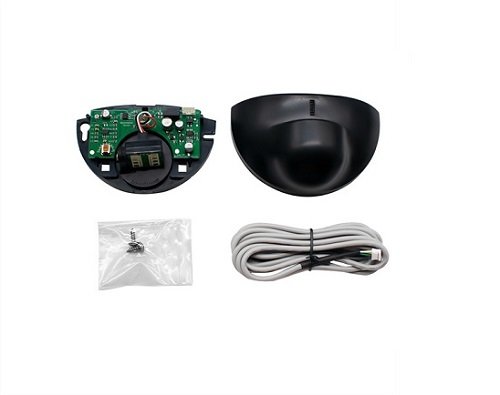

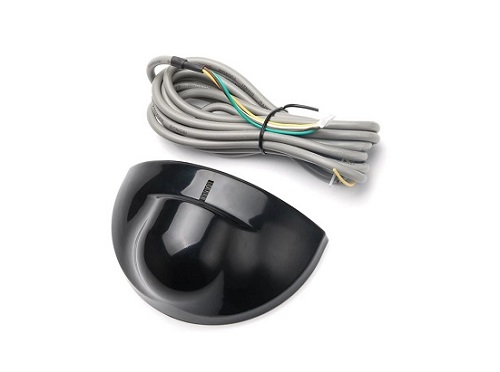

- Dəstdə 2,5 m kabel, ABS korpus
Ətraflı xüsusiyyətlər
| Model | EF-102H |
| Əsas | |
| Texnologiya | Mikrodalğalı sensor və mikrodalğalı prosessor |
| Aşkarlama rejimi | Hərəkət |
| Ötürmə tezliyi | 24,125 QHs |
| Şüalanma gücü | <20 dBm EIRP |
| Şüalanma sıxlığı | <5 mVt/sm² |
| Minimal aşkarlama sürəti | 5 sm/san |
| Saxlama müddəti | 0,5 san |
| Aşkarlama zonası (quraşdırma hündürlüyü 2,2 m) | 3,5 m (En) × 2 m (Dər) |
| Maksimal quraşdırma hündürlüyü | 3 m |
| Quraşdırma zamanı əyilmə bucağı | 0~90° (şaquli), -30~+30° (üfüqi) |
| Rele çıxışı | |
| Çıxış tipi | İlkin potensialsız rele, COM, NO |
| Maksimal gərginlik | AC 42 V / DC 60 V |
| Maksimal cərəyan | 1 A |
| Maksimal kommutasiya gücü | DC 30 Vt / AC 60 VA |
| Qidalanma | |
| Qidalanma gərginliyi | AC 12–24 V ±10% (50–60 Hs) |
| İstehlak gücü | <2 Vt (VA) |
| Korpus və istismar şəraiti | |
| Mühafizə dərəcəsi | IP54 |
| İş temperaturu | -20…+55 °C |
| Korpusun materialı | ABS |
| Korpusun rəngi | Gümüşü-boz (Silver grey) |
| Kabelin uzunluğu | 2,5 m |
| Ölçülər (En×Hün×Dər) | 120 × 80 × 50 mm |
| Standartlara uyğunluq | R&TTE 1995/5/EC, EMC 89/365/EEC |
Harada istifadə olunur: avtomatik sürüşən qapılar, mağazalar və ticarət mərkəzləri, ofislərin giriş qrupları, anbarlar və sənaye binaları, keçid məntəqələri
Xüsusiyyətlər
Logistika
Sənədlər
Bununla birlikdə alırlar
Bu məhsulla birlikdə tövsiyə edirik
Oxşar məhsullar
Məhsul haqqında suallar
Sensoru hansı hündürlükdə quraşdırmaq lazımdır?+
Maksimal quraşdırma hündürlüyü — 3 m. 3,5 m × 2 m aşkarlama zonası 2,2 m quraşdırma hündürlüyü üçün göstərilib.
EF-102H üçün hansı qidalanma lazımdır?+
Dəyişən cərəyan AC 12–24 V ±10% (50–60 Hs), istehlak gücü 2 Vt-dan (VA) azdır.
Sensorun çıxışı necədir?+
İlkin potensialsız rele çıxışı (COM, NO), maks. cərəyan 1 A, kommutasiya gücü DC 30 Vt / AC 60 VA.
