Механизм шлагбаума Elefine EF-BBM21B, DC 24 В, IP44
IP44DC 24 В≥5 млн циклов
ПитаниеDC 24 В, 5 А
Выходная мощность100–120 Вт
Исполнения21B-0.8S / 21B-1.5S / 21B-3.0S
Время подъёма/опускания1,2–2,5 с / 2,0–4,0 с / 3,5–6,0 с
Степень защитыIP44
Рабочая температура−30…+60 °C
Официальная гарантия — от производителя
Доставка по Баку — в течение дня
Монтаж нашей бригадой — с настройкой и обучением
Оплата для юрлиц — счёт, безнал, НДС
Совместимость
Механизм для шлагбаумов с управлением по контроллеру (регулировка скорости); стрелы: эллиптическая 76×40 мм, восьмигранная и заборная 100×45 мм. Для механизма без пружины — эллиптическая/восьмигранная стрела до 4,5 м, заборная стрела не допускается.
Описание

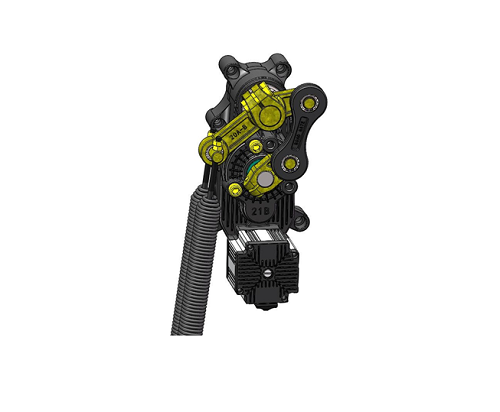

Механизм шлагбаума Elefine EF-BBM21B — приводной узел с бесщёточным двигателем постоянного тока и редукторной передачей. Выпускается в трёх исполнениях (21B-0.8S, 21B-1.5S, 21B-3.0S), рассчитанных на разную длину и тип стрелы. Алюминиевый литой корпус, замедление при подъёме и опускании стрелы.
Особенности
- Бесщёточный двигатель постоянного тока с большим крутящим моментом; скорость регулируется контроллером
- Редукторная передача: шестерни из стали SCM421 с цементацией и прецизионной шлифовкой
- Литой алюминиевый корпус с хорошим теплоотводом
- Замедление при подъёме и опускании стрелы — плавная остановка в крайних положениях
- Боковая установка механизма, компактные размеры
- Ресурс ≥5 млн циклов при нормальной длине стрелы и скорости
- Рабочий диапазон температур от −30 °C до +60 °C, защита IP44
Подробные характеристики
| Модель | Boom barrier mechanism |
| Электрические параметры | |
| Выходная мощность | 100–120 Вт |
| Напряжение | DC 24 В |
| Номинальный ток | 5 А |
| Номинальная скорость двигателя | 1500 об/мин |
| Номинальный крутящий момент двигателя | 0,64 Н·м |
| Число пар магнитных полюсов | 5 |
| Тип двигателя | Бесщёточный постоянного тока |
| Механические параметры (по исполнениям) | |
| 21B-0.8S: частота вращения выходного вала | 37,5 об/мин |
| 21B-0.8S: момент на выходном валу | 32 Н·м |
| 21B-0.8S: время подъёма/опускания | 1,2–2,5 с |
| 21B-1.5S: частота вращения выходного вала | 20 об/мин |
| 21B-1.5S: момент на выходном валу | 60 Н·м |
| 21B-1.5S: время подъёма/опускания | 2,0–4,0 с |
| 21B-3.0S: частота вращения выходного вала | 10 об/мин |
| 21B-3.0S: момент на выходном валу | 120 Н·м |
| 21B-3.0S: время подъёма/опускания | 3,5–6,0 с |
| КПД передачи | 0,9 |
| Уровень шума | ≤58 дБ |
| Защита и изоляция | |
| Степень защиты | IP44 |
| Класс изоляции | F |
| Сопротивление изоляции | ≥100 МОм |
| Превышение температуры | ≤45 K |
| Условия эксплуатации | |
| Рабочая температура | −30…+60 °C |
| Влажность | до 90 % (без конденсата) |
| Высота над уровнем моря | до 1000 м |
| Температура хранения | 5…35 °C |
| Ресурс | ≥5 млн циклов |
| Подбор по длине стрелы (пружинный механизм) | |
| Эллиптическая стрела 76×40 мм | 21B-0.8S: 2,0–4,0 м; 21B-1.5S: 4,5–5,0 м |
| Восьмигранная стрела 100×45 мм | 21B-0.8S: 2,5–3,0 м; 21B-1.5S: 3,5–4,5 м; 21B-3.0S: 5,0–6,0 м |
| Заборная (решётчатая) стрела 100×45 мм, один ряд | 21B-1.5S: 2,5–3,0 м; 21B-3.0S: 3,5–4,5 м |
| Габариты | |
| Размеры по чертежу (без стрелы) | высота механизма ок. 49,9 см с пружиной; ширина 13,2 см; глубина 14,85 см (по чертежу) |
