Şlaqbaum mexanizmi Elefine EF-BBM21B, DC 24 V, IP44
IP44DC 24 V≥5 mln dövr
QidalanmaDC 24 V, 5 A
Çıxış gücü100–120 Vt
İcralar21B-0.8S / 21B-1.5S / 21B-3.0S
Qalxma/enmə müddəti1,2–2,5 san / 2,0–4,0 san / 3,5–6,0 san
Qoruma dərəcəsiIP44
İş temperaturu−30…+60 °C
Rəsmi zəmanət — istehsalçıdan
Bakı üzrə çatdırılma — gün ərzində
Briqadamız tərəfindən quraşdırma — tənzimləmə və təlimlə
Hüquqi şəxslər üçün ödəniş — hesab, nağdsız, ƏDV
Uyğunluq
Kontrollerlə idarə olunan (sürət tənzimlənməsi) şlaqbaumlar üçün mexanizm; qollar: elliptik 76×40 mm, səkkizbucaqlı və hasar tipli 100×45 mm. Yaysız mexanizm üçün — 4,5 m-dək elliptik/səkkizbucaqlı qol, hasar tipli qol yol verilmir.
Təsvir

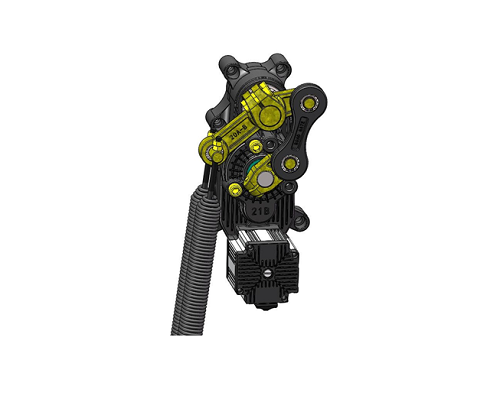

Elefine EF-BBM21B şlaqbaum mexanizmi — fırçasız sabit cərəyan mühərrikli və reduktor ötürməli hərəkətverici qovşaqdır. Qolun müxtəlif uzunluğu və növü üçün nəzərdə tutulmuş üç icrada (21B-0.8S, 21B-1.5S, 21B-3.0S) istehsal olunur. Tökmə alüminium korpus, qolun qalxması və enməsi zamanı yavaşıma.
Xüsusiyyətlər
- Böyük fırlanma momentli fırçasız sabit cərəyan mühərriki; sürət kontrollerlə tənzimlənir
- Reduktor ötürməsi: sementasiya və dəqiq cilalama ilə SCM421 poladından dişlilər
- İstiliyi yaxşı ötürən tökmə alüminium korpus
- Qolun qalxması və enməsi zamanı yavaşıma — ifrat vəziyyətlərdə hamar dayanma
- Mexanizmin yandan quraşdırılması, yığcam ölçülər
- Qolun normal uzunluğunda və sürətində resurs ≥5 mln dövr
- İş temperaturu diapazonu −30 °C-dən +60 °C-dək, qoruma IP44
Ətraflı xüsusiyyətlər
| Model | Şlaqbaum mexanizmi (Boom barrier mechanism) |
| Elektrik parametrləri | |
| Çıxış gücü | 100–120 Vt |
| Gərginlik | DC 24 V |
| Nominal cərəyan | 5 A |
| Mühərrikin nominal sürəti | 1500 dövr/dəq |
| Mühərrikin nominal fırlanma momenti | 0,64 N·m |
| Maqnit qütblərinin cüt sayı | 5 |
| Mühərrikin tipi | Fırçasız sabit cərəyan mühərriki |
| Mexaniki parametrlər (icralar üzrə) | |
| 21B-0.8S: çıxış valının fırlanma tezliyi | 37,5 dövr/dəq |
| 21B-0.8S: çıxış valında moment | 32 N·m |
| 21B-0.8S: qalxma/enmə müddəti | 1,2–2,5 san |
| 21B-1.5S: çıxış valının fırlanma tezliyi | 20 dövr/dəq |
| 21B-1.5S: çıxış valında moment | 60 N·m |
| 21B-1.5S: qalxma/enmə müddəti | 2,0–4,0 san |
| 21B-3.0S: çıxış valının fırlanma tezliyi | 10 dövr/dəq |
| 21B-3.0S: çıxış valında moment | 120 N·m |
| 21B-3.0S: qalxma/enmə müddəti | 3,5–6,0 san |
| Ötürmənin faydalı iş əmsalı | 0,9 |
| Səs-küy səviyyəsi | ≤58 dB |
| Qoruma və izolyasiya | |
| Qoruma dərəcəsi | IP44 |
| İzolyasiya sinfi | F |
| İzolyasiya müqaviməti | ≥100 MOm |
| Temperaturun artımı | ≤45 K |
| İstismar şəraiti | |
| İş temperaturu | −30…+60 °C |
| Rütubət | 90 %-dək (kondensatsiz) |
| Dəniz səviyyəsindən hündürlük | 1000 m-dək |
| Saxlama temperaturu | 5…35 °C |
| Resurs | ≥5 mln dövr |
| Qolun uzunluğuna görə seçim (yaylı mexanizm) | |
| Elliptik qol 76×40 mm | 21B-0.8S: 2,0–4,0 m; 21B-1.5S: 4,5–5,0 m |
| Səkkizbucaqlı qol 100×45 mm | 21B-0.8S: 2,5–3,0 m; 21B-1.5S: 3,5–4,5 m; 21B-3.0S: 5,0–6,0 m |
| Hasar (barmaqlıq) tipli qol 100×45 mm, bir cərgə | 21B-1.5S: 2,5–3,0 m; 21B-3.0S: 3,5–4,5 m |
| Qabarit ölçüləri | |
| Çertyoj üzrə ölçülər (qolsuz) | mexanizmin hündürlüyü yay ilə təxminən 49,9 sm; eni 13,2 sm; dərinliyi 14,85 sm (çertyoj üzrə) |
