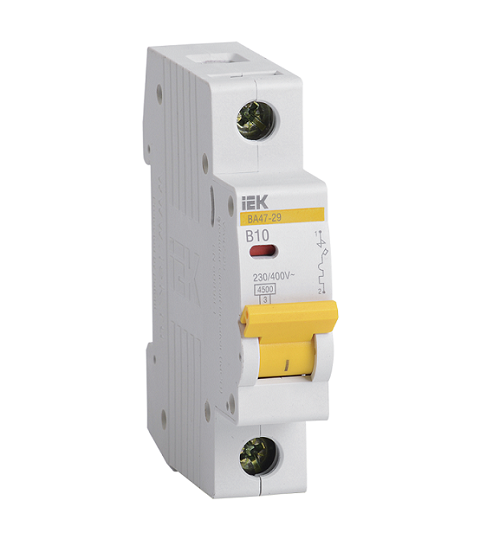

Автоматический выключатель IEK ВА47-29 1P 10А, 1 полюс, 4,5 кА

Name: Автоматический выключатель IEK ВА47-29 1P 10А, 1 полюс, 4,5 кА
Brand: TELCON
SKU: Avtomatik elektrik açarı BА47-29 1Р 10А

10 А4,5 кАDIN-рейка

Число полюсов1

Номинальный ток10 А

Напряжение230/400 В AC; до 48 В DC на полюс

Отключающая способность4,5 кА

Степень защитыIP20

МонтажDIN-рейка, 1 модуль

Все характеристики

Цена по запросу

Нет в наличии

В корзину

Рассчитать монтаж Спросить в WhatsApp Сравнить

Официальная гарантия — от производителя

Доставка по Баку — в течение дня

Монтаж нашей бригадой — с настройкой и обучением

Оплата для юрлиц — счёт, безнал, НДС

Совместимость

Стандарт ГОСТ Р 50345 (отключающая способность по EN 60898 — по старому описанию); шины PIN и FORK; монтаж на DIN-рейку 35 мм.

Описание

Автоматический выключатель IEK ВА47-29 защищает электрическую цепь от перегрузки и короткого замыкания и служит для оперативного отключения участков сети. Применяется в распределительных и групповых щитках. Имеет индикатор положения контактов, допускает подключение соединительных шин PIN и FORK.

Особенности

Тепловой и электромагнитный расцепители: защита от перегрузки и короткого замыкания
Номинальный ток 10 А, отключающая способность 4500 А
Рабочее напряжение 230/400 В AC; до 48 В DC на один полюс
Индикатор положения контактов на лицевой панели
Подключение шин PIN (штырь) и FORK (вилка), провод до 25 мм²
Монтаж на DIN-рейку, ширина 1 модуль (17,8 мм)

Подробные характеристики

Модель	Avtomatik elektrik açarı BА47-29 1Р 10А
Основные
Число полюсов	1
Номинальный ток In	10 А
Характеристика срабатывания	B (по старому описанию; в даташите серии доступны B, C, D)
Номинальная отключающая способность Icn	4500 А
Номинальная частота сети	50 Гц
Номинальное импульсное выдерживаемое напряжение Uimp	4000 В
Электрические
Номинальное рабочее напряжение AC (однополюсные)	230/400 В
Номинальное рабочее напряжение DC на один полюс	не более 48 В
Электромагнитный расцепитель, тип B	3 In — без расцепления; 5 In — расцепление (t < 0,1 с)
Тепловой расцепитель	1,13 In — без расцепления (≤ 1 ч); 1,45 In — расцепление (< 1 ч)
Механическая износостойкость	не менее 20 000 циклов В-О
Электрическая износостойкость	не менее 6000 циклов В-О
Подключение и корпус
Макс. сечение провода	25 мм²
Присоединение шин	PIN (штырь), FORK (вилка)
Степень защиты	IP20
Индикатор положения контактов	есть
Монтаж	DIN-рейка 35 мм
Ширина одного полюса	17,8 мм
Монтажная глубина	73,6 мм
Масса одного полюса	не более 0,097 кг
Условия эксплуатации
Рабочая температура	от −40 до +50 °C
Высота над уровнем моря	не более 2000 м
Климатическое исполнение	УХЛ4
Срок службы	не менее 15 лет
