Art. Avtomatik elektrik açarı BА47-29 1Р 10А

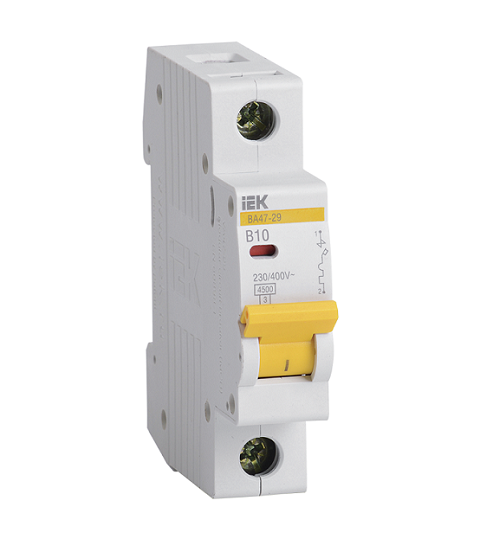

Avtomatik açar IEK BA47-29 1P 10A, 1 qütb, 4,5 kA

Name: Avtomatik açar IEK BA47-29 1P 10A, 1 qütb, 4,5 kA
Brand: TELCON
SKU: Avtomatik elektrik açarı BА47-29 1Р 10А

10 A4,5 kADIN-reyka

Qütblərin sayı1

Nominal cərəyan10 A

Gərginlik230/400 V AC; hər qütbə görə 48 V DC-yə qədər

Kəsmə qabiliyyəti4,5 kA

Mühafizə dərəcəsiIP20

QuraşdırmaDIN-reyka, 1 modul

Bütün xüsusiyyətlər

Qiymət sorğu ilə

Anbarda yoxdur

Səbətə

Quraşdırmanı hesabla WhatsApp-da soruş Müqayisə et

Rəsmi zəmanət — istehsalçıdan

Bakı üzrə çatdırılma — gün ərzində

Briqadamız tərəfindən quraşdırma — tənzimləmə və təlimlə

Hüquqi şəxslər üçün ödəniş — hesab, nağdsız, ƏDV

Uyğunluq

GOST R 50345 standartı (kəsmə qabiliyyəti EN 60898 üzrə — köhnə təsvirə görə); PIN və FORK şinləri; 35 mm DIN-reykaya quraşdırma.

Təsvir

IEK BA47-29 avtomatik açarı elektrik dövrəsini həddindən artıq yüklənmədən və qısa qapanmadan qoruyur, şəbəkə sahələrinin operativ ayrılması üçün istifadə olunur. Paylayıcı və qrup şitlərində tətbiq edilir. Kontaktların vəziyyət göstəricisi var, PIN və FORK birləşdirici şinlərin qoşulmasına imkan verir.

Xüsusiyyətlər

İstilik və elektromaqnit ayırıcılar: həddindən artıq yüklənmədən və qısa qapanmadan mühafizə
Nominal cərəyan 10 A, kəsmə qabiliyyəti 4500 A
İşçi gərginlik 230/400 V AC; hər bir qütbə görə 48 V DC-yə qədər
Ön paneldə kontaktların vəziyyət göstəricisi
PIN (ştir) və FORK (çəngəl) şinlərinin qoşulması, naqil 25 mm²-ə qədər
DIN-reykaya quraşdırma, eni 1 modul (17,8 mm)

Ətraflı xüsusiyyətlər

Model	Avtomatik elektrik açarı BA47-29 1P 10A
Əsas
Qütblərin sayı	1
Nominal cərəyan In	10 A
İşə düşmə xarakteristikası	B (köhnə təsvirə görə; seriyanın datasheet-ində B, C, D mövcuddur)
Nominal kəsmə qabiliyyəti Icn	4500 A
Şəbəkənin nominal tezliyi	50 Hz
Nominal impuls dayanıqlı gərginlik Uimp	4000 V
Elektrik
Nominal işçi gərginlik AC (birqütblü)	230/400 V
Hər bir qütbə görə nominal işçi gərginlik DC	48 V-dan çox olmayaraq
Elektromaqnit ayırıcı, tip B	3 In — ayrılma yoxdur; 5 In — ayrılma (t < 0,1 s)
İstilik ayırıcı	1,13 In — ayrılma yoxdur (≤ 1 saat); 1,45 In — ayrılma (< 1 saat)
Mexaniki yeyilməyə davamlılıq	ən azı 20 000 qoşma-ayırma dövrü
Elektrik yeyilməyə davamlılıq	ən azı 6000 qoşma-ayırma dövrü
Qoşulma və korpus
Maks. naqil kəsiyi	25 mm²
Şinlərin birləşdirilməsi	PIN (ştir), FORK (çəngəl)
Mühafizə dərəcəsi	IP20
Kontaktların vəziyyət göstəricisi	var
Quraşdırma	DIN-reyka 35 mm
Bir qütbün eni	17,8 mm
Quraşdırma dərinliyi	73,6 mm
Bir qütbün kütləsi	0,097 kq-dan çox olmayaraq
İstismar şəraiti
İşçi temperatur	−40 ilə +50 °C arası
Dəniz səviyyəsindən hündürlük	2000 m-dən çox olmayaraq
İqlim icrası	UXL4
Xidmət müddəti	ən azı 15 il
