Bükülmüş cüt: seçim, kabel xətlərinin çəkilməsi və kabel trasların quraşdırılması
Bükülmüş cüt — lokal şəbəkələr və video müşahidə sistemləri üçün mis kabeldir. Bu kabellə məlumatlar və PoE qidalanması IP-kameralara, çıxış nöqtələrinə və digər şəbəkə cihazlarına ötürülür. Kabel ofislərdə, mağazalarda, anbarlarda, yaşayış komplekslərində və müəssisə ərazilərində istifadə olunur.
Bükülmüş cütü necə seçmək olar

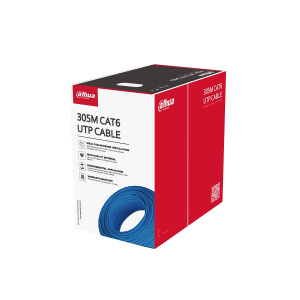

Birinci parametr kateqoriyadır: bölmədə Cat5e, Cat6 və Cat6A mövcuddur. İkincisi ekranlaşdırmadır: ekranlaşdırılmamış UTP adi otaqlar üçün uyğundur, ekranlaşdırılmış SF/UTP və S/FTP isə elektromaqnit müdaxilələri olan zonalar üçündür. Üçüncüsü qabıq və çəkiliş şəraitidir: daxili trasslar üçün PVC və ya LSZH, xarici trasslar üçün ultrabənövşəyi şüalardan qorunan polietilen (PE). Həmçinin damarın materialını nəzərə alın: PoE üçün mis vacibdir. Dahua, Hikvision və ITK kabelləri stokdadır.
Kabel trasslarının layihələndirilməsi
Layihələndirmə zamanı kameraların və şəbəkə avadanlığının quraşdırılma yerləri, trasların marşrutları və hər xəttin uzunluğu müəyyən edilir. Bükülmüş cüt üzərindən Ethernet üçün bu uzunluq 100 m-dən çox olmamalıdır. Güc kabellərindən məsafə, bina xaricindəki hissələr, ucluqların işlənməsi üçün ehtiyat və bir kanaldakı xətlərin sayı nəzərə alınır. TELCON obyektə gəlir, ölçmələr aparır, kabelin miqdarını hesablayır və çəkiliş şəraitinə uyğun tipini seçir.
Bakıda bükülmüş cütün çəkilməsi və quraşdırılması
TELCON mütəxəssisləri kabel trassları çəkir, kabel kanalları və lotoklar quraşdırır, xətləri markalayır. Sonra kabelin ucları işlənir, rozetkalara, patç-panellərə və avadanlığa qoşulur, hər xətt yoxlanılır. Bundan sonra sistemin işəsalma-sazlaması aparılır və istismara təhvil verilir. Zəmanət və servis xidməti işə salındıqdan sonra göstərilir.

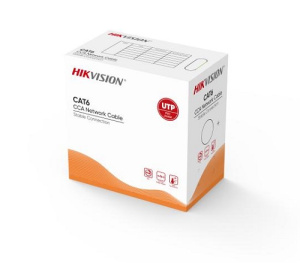

TELCON — Hikvision və IEK GROUP (ITK) şirkətlərinin Azərbaycanda rəsmi distribyutorudur. Kabel Bakıdakı anbardan, 305 m-lik bobinlərlə.
Tez-tez verilən suallar
Cat5e, Cat6 və Cat6A nə ilə fərqlənir?
Cat5e 1 Gbit/s-ə qədər internet və əksər IP kameralar üçün uyğundur. Cat6 daha yüksək sürətlər üçündür və maneələrdən daha yaxşı qorunur. Cat6A — 10 Gbit/s, server və magistral xətlər üçün.
Mis yoxsa CCA — hansını seçmək?
Təmiz mis kabel uzun xətlərdə siqnalı və PoE qidalanmasını daha yaxşı ötürür. CCA (mis örtüklü alüminium) daha ucuzdur və qısa xətlər üçün uyğundur. PoE ilə videomüşahidə üçün misi tövsiyə edirik.
Şəbəkə kabelinin qiyməti nə qədərdir?
Cat5e — metri 0,37 ₼-dan, Cat6 — metri 0,56 ₼-dan. Kabel 305 m-lik bobinlərlə satılır, kataloqdakı qiymətlər aktualdır.
IP kameralar üçün hansı kabel lazımdır?
PoE ilə qidalanan IP kameralar üçün kommutator və ya qeydiyyatçıdan 100 m-ə qədər Cat5e və ya Cat6 kifayətdir. Küçə üçün xarici örtüklü kabel seçin.
Kabel çəkirsiniz?
Bəli. TELCON Bakıda və regionlarda struktur kabel sistemlərini layihələndirir və quraşdırır, videomüşahidə üçün kabel çəkir.
