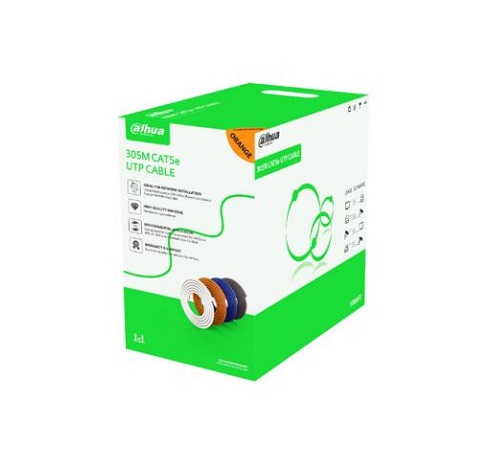

Модель
|
PFM922I-5EUN-C-Orange
|
|
Проводник
|
|
Материал
|
CCA (Содержание меди:22 % – 31 %)
|
|
Диаметр
|
0.5 мм ± 0.01 мм
|
Калибр проволоки
|
24 AWG
|
Изоляция
|
|
Материал
|
HDPE
|
Толщина
|
0.18 мм
|
|
Диаметр
|
0.90 мм ± 0.06 мм
|
|
Цвет
|
Синий, белый / синий; оранжевый, белый / оранжевый; зелёный, белый / зелёный; коричневый, белый / коричневый
|
|
Разрывной шнур
|
|
Материал
|
Полиэстерное волокно
|
|
Спецификация
|
500D
|
|
Внешняя оболочка
|
|
Материал
|
FR-PVC (Соответствует ROHS)
|
Мин. средняя толщина
|
0.5 мм
|
|
Диаметр
|
5.1 мм ± 0.3 мм
|
|
Цвет
|
Оранжевый
|
|
Механические свойства
|
|
Прочность на растяжение
|
Оболочка ≥13,5 MPa, изоляция ≥16 MPa
|
Относительное удлинение при разрыве
|
Оболочка ≥150 %, изоляция ≥300 %
|
|
Радиус изгиба при установке
|
>8 раз больше внешнего диаметра кабеля
|
|
Относительное удлинение проводника при разрыве
|
≥8 %
|
|
Безопасность
|
Испытание на вертикальное распространение огня
|
Соответствует IEC 60332-2-2
|
|
Окружающая среда
|
|
Усадка изоляции
|
≤5 %
|
|
Сопротивление миграции цвета изоляции
|
Нет миграции
|
|
Прочность оболочки на растяжение и удлинение при разрыве после износа
|
≥12.5 MPa, ≥100 %
|
|
Испытание на изгиб при низкой температуре
|
Отсутствие трещин после теста
|
|
Испытание на тепловой удар
|
Отсутствие трещин после теста
|
|
Температура эксплуатации
|
От –20 °C до +60 °C (От –4 °F до +140 °F)
|
|
Температура установки
|
От 0 °C до +50 °C (От 32 °F до 122 °F)
|
|
Температура и влажность хранения
|
От –10 °C до +40 °C (От 14 °F до 104 °F), <60 % Относительной влажности
|
|
Электрические свойства
|
|
Макс. сопротивление постоянному току одиночного проводника
|
14,5 Ом / 100 м (14,5 Ом / 328,08 фута)
|
|
Мин. сопротивление изоляции
|
5000 МОм / км
|
|
Макс. дисбаланс сопротивления постоянному току
|
2 % (пары внутри), 4 % (пары между собой)
|
|
Макс. взаимная ёмкость
|
5,6 nF на 100 м (5,6 nF на 328,08 фута)
|
|
Диэлектрическая прочность
|
Отсутствие пробоя при 1 кВ постоянного тока в течение 1 мин.
|
|
Общие сведения
|
|
Цвет
|
Белый
|
|
Длина кабеля
|
305,0 м ± 2 м (1000,66 футов ± 6,56 футов)
|
|
Вес Нетто
|
6,2 кг ± 0,5 кг (13,67 фунта ± 1,1 фунта)
|
|
Вес Брутто
|
7,0 кг ± 0,5 кг (15,43 фунта ± 1,1 фунта)
|
