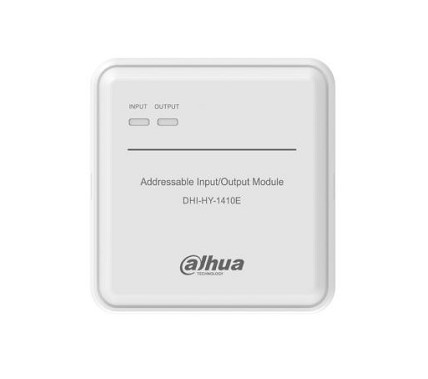

Адресный модуль входа/выхода Dahua DHI-HY-1410E для пожарной сигнализации
★★★★★Отзывы о TELCON в Google▾
Совместимость
Описание
Адресный модуль входа/выхода Dahua DHI-HY-1410E работает в составе адресной пожарной сигнализации Dahua. Он управляет внешним противопожарным оборудованием (реле, электромагнитные клапаны, пожарные насосы и вентиляторы на 24 В DC) и принимает от него сигналы обратной связи. Подключается к прибору двухпроводной линией без полярности, монтируется на съёмное основание.
Особенности
- Выход управления пожарной автоматикой: активный выход DC24V/40mA (импульсный)
- Вход для контроля состояния пассивных нормально разомкнутых устройств: пожарный клапан, индикатор потока, датчик давления, сигнальные задвижки
- Двухпроводное подключение без полярности, дальность связи до 1500 м
- Адресация электронным кодировщиком, диапазон адресов 1–254
- Передача сигнала тревоги на приёмно-контрольный прибор в течение 1 секунды
- Режимы проверки входа и выхода (включены по умолчанию)
- Малый ток потребления: в дежурном режиме ≤150 мкА, в рабочем ≤45 мА
Подробные характеристики
| Модель | Addressable Input/Output Module with Level Output / HY-1410E |
| Основные | |
| Тип | Адресный модуль входа/выхода |
| Рабочее напряжение | 24 В DC |
| Ток в режиме мониторинга | ≤ 150 мкА |
| Рабочий ток | ≤ 45 мА |
| Ёмкость выходного контакта | DC24V/40mA |
| Время передачи сигнала тревоги на прибор | ≤ 1 с |
| Связь | |
| Подключение | Двухпроводное, без полярности |
| Способ адресации | Электронный кодировщик |
| Диапазон адресов | 1–254 |
| Дальность связи | ≤ 1500 м |
| Индикация | |
| Индикатор входа | Красный светодиод: мигает раз в 6 с; при неисправности — раз в 2 с; горит постоянно после получения обратной связи |
| Индикатор выхода | Красный светодиод: не горит в норме; при неисправности мигает раз в 2 с; горит постоянно после получения сигнала запуска |
| Условия эксплуатации | |
| Рабочая температура | –10 °C…+55 °C |
| Температура хранения | –20 °C…+65 °C |
| Рабочая влажность | ≤ 95 % RH (без конденсации) |
| Корпус | |
| Цвет | Белый |
| Размеры (с основанием) | Ø90 мм × 90 мм × 37 мм |
| Вес (с основанием) | 95 г |
| Сертификация | GB16806-2005 |
Для каких объектов: торговый центр, гостиница, школа, завод, административное здание, склад
Характеристики
Логистика
Документы
С этим покупают
Рекомендуем вместе с этим товаром
Похожие товары
Вопросы о товаре
Какое оборудование можно подключить к модулю?+
Реле, электромагнитные клапаны, пожарные насосы, пожарные вентиляторы и другое противопожарное оборудование, запускаемое от 24 В DC. Вход контролирует пассивные нормально разомкнутые устройства: пожарные клапаны, индикаторы потока, датчики давления, сигнальные задвижки.
Нужно ли соблюдать полярность при подключении?+
Нет, линия связи двухпроводная и не имеет полярности. Дальность связи — до 1500 м.
Сколько адресов поддерживает модуль?+
Диапазон адресов 1–254, адрес задаётся электронным кодировщиком.
