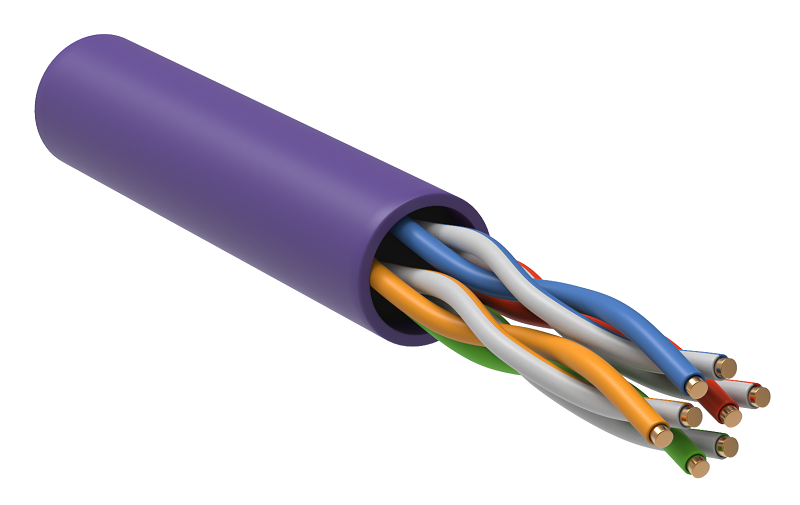

| Модель | LC1-C5E04-126 |
| Основные сведения | |
| Диаметр проводника | 0,50 мм |
|
Номин. сечение проводника |
0,19 мм² |
|
Размер AWG |
24 |
| Класс проводника |
Класс 1 (однопроволочная жила) |
|
Количество жил |
4 x 2 |
|
Элемент скрутки |
Парный |
| Изоляция жилы | Твёрдый полиэтилен |
| Маркировка жил |
Цвет |
| Экран поверх элемента скрутки |
Нет |
| Экран поверх скрутки |
Нет |
| Материал внешней оболочки |
LSZH |
| Цвет внешней оболочки |
Фиолетовый |
| Категория |
5E |
| NVP показатель |
69 % |
| Материал проводника | Медь (без покрытия) |
| Внешний диаметр кабеля |
6,0±0,2 мм |
| Окружающая среда | |
| Рабочая температура |
-10...+50 °C |
| Температура эксплуатации |
-20...+60 °C |
| Электрические свойства | |
| Макс. контактное сопротивление |
20 мОм |
| Сопротивление изоляции |
500 мОм |
| Электрическая прочность диэлектрика |
1000 |
| Макс.сопротивление постоян току на 100м и 20°С не более |
9,5 Ом |
| Волновое сопротивление |
100±15 Ом |
| Макс. взаимная ёмкость на длине 100 метров |
5.6 нФ |
|
Номинальная скорость передачи |
69 % |
|
Частота сигнала |
100 МГц |
| Рабочее напряжение |
≤ 48 В |
| Макс. рассогласование ёмкости пФ на 100м |
160 |
| Общие сведения | |
|
Длина кабеля |
305 м |
