Базовая единица
м
Артикул
KVK-Pt 2х0,50
Бренд
Paritet
Модель |
KVK-Pt 2х0,50 |
||||
Основные сведения | |||||
Количество жил |
3 | ||||
Диаметр жилы |
0.36 мм |
||||
Число и диаметр проволок |
7 х 0,12 | ||||
Диаметр по изоляции |
2 мм |
||||
Плотность оплётки |
90 %
|
||||
Радиочастотный элемент | Паракс РК 75-2-13М | ||||
Сечение жил питания |
0.5 мм2 |
||||
Диаметр кабеля |
6,8 мм |
||||
Класс жилы по ГОСТ 22483-2012 | Класс | ||||
Требования пожарной безопасности | |||||
Пожарная безопасность |
Класс О2.8.2.5.4 по ГОСТ 31565-2012 |
||||
Окружающая среда | |||||
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ категории размещения 1-2 |
||||
Минимальная рабочая температура | -50°С | ||||
Максимальная рабочая температура |
70°С |
||||
Электрические свойства | |||||
Волновое сопротивление радиочастотного элемента |
75 Ом |
||||
Коэффициент затухания радиочастотного элемента на разных частотах | |||||
Марка кабеля | 6 Мгц | 10 МГц | 50 МГц |
100 МГц |
200 МГц |
КВК-П-2Э |
5.38 |
6.89 |
15.39 |
22.13 |
32.17 |
Затухание связи при частоте 30 МГц | |||||
Марка кабеля |
Затухание связи, мОм/м, не более | ||||
КВК-П-2Э | - | ||||
Электрическое сопротивление жил питания на 1 км в зависимости от их сечения | |||||
Параметр |
0,50 мм² |
0,75 мм² |
|||
Электрическое сопротивление жил питания, Ом/км |
40.50 |
25.50 |
|||
Электрическое сопротивление изоляции жил питания постоянному току при температуре 20 °С |
Не менее 10 МОмхкм |
||||
Условия монтажа | |||||
Минимальный радиус изгиба |
10 наружных диаметров кабеля |
||||
Минимальная температура прокладки |
-20°С |
||||

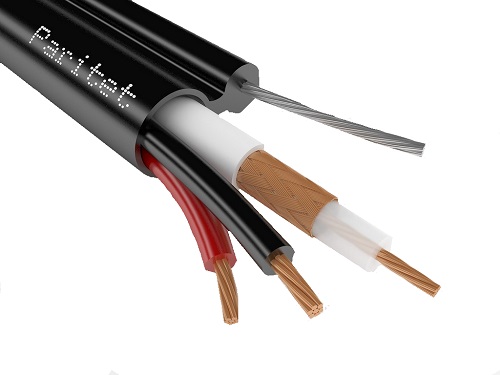

Конструкция | |||||
Токопроводящая жила | Медная многопроволочная | ||||
Изоляция |
Сплошной полиэтилен | ||||
Экран | Оплётка медными проволоками плотностью не менее 90 % | ||||
Оболочка | Светостабилизированный полиэтилен | ||||
Несущий элемент | Стальной трос | ||||
Общие сведения | |||||
Цвет | Чёрный | ||||
Масса 1 км кабеля |
71.4 кг |
||||
Объём 1 км кабеля |
0.168 м3 |
||||
Бухтовка |
200 м |
